PCIe Type0 &Type1型配置请求

前面的文章中介绍过有两种类型的配置空间，Type0和Type1，分别对应非桥设备（Endpoint）和桥设备（Root和Switch端口中的P2P桥）。

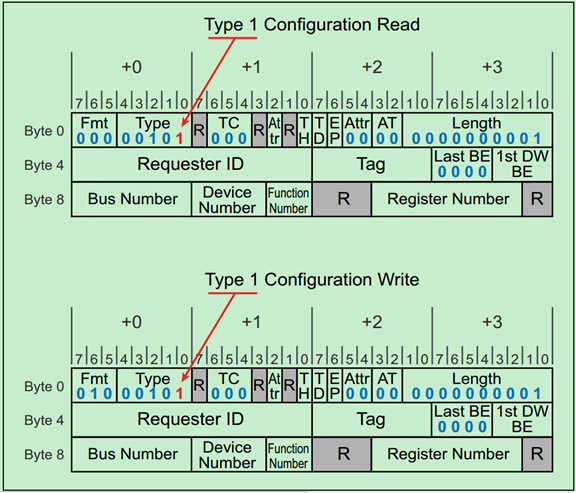

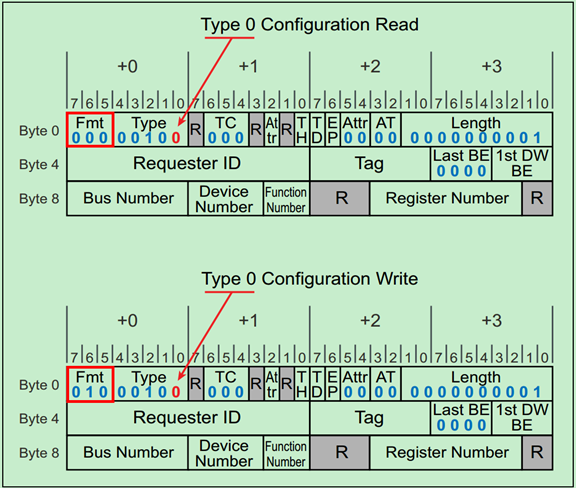

Type0还是Type1是由事务层包（TLP）包头中的Type Field所决定的，而读还是写则是由TLP包头中的Format Field所决定的。分别以下两张图所示：

之前的文章中强调过，PCIe中只有Root才可以发起配置空间读写请求，并且我们知道Root的每个端口中都包含有一个P2P桥。当Root发起配置空间读写请求时，相应的桥首先检查请求的BDF中的Bus号是否与自己的下一级总线号（Secondary Bus Number）相等，如果相等，则先将Type1转换为Type0，然后发给下一级（即Endpoint）。

如果不相等，但是在自己的下一级总线号（Secondary Bus Number）和最后一级总线号（Subordinate Bus Number）之间，则直接将Type1型请求发送给下一级。如果还是不相等，则该桥认为这一请求和自己没什么关系，则忽略该请求。

注：Root最先发送的配置请求一定是Type1型的。非桥设备（Endpoint）会直接忽略Type1型的配置请求。

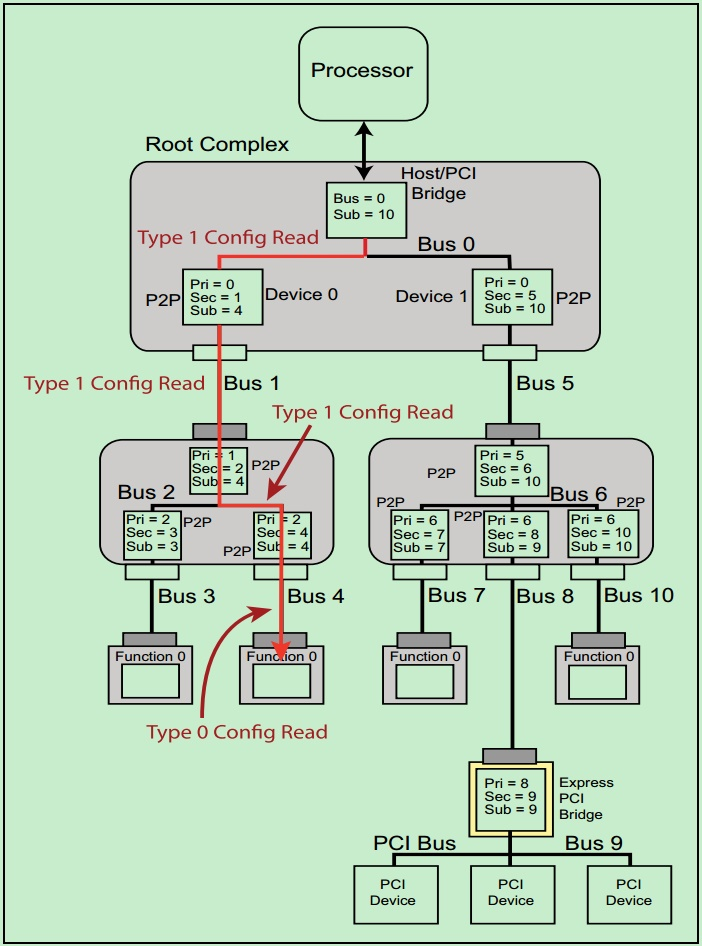

一个简单的例子如下图所示：
