PCIe TLP路由之Address Routing

地址路由（Address Routing）的地址包括IO和Memory。对于Memory请求来说，32bit的地址使用3DW的Header，64bit的地址使用4DW的Header。而IO请求则只能使用32bit的地址，即只能使用3DW的Header。

注：再次强调，IO请求是为了兼容早期的PCI设备的，在新的PCIe设备中禁止使用。

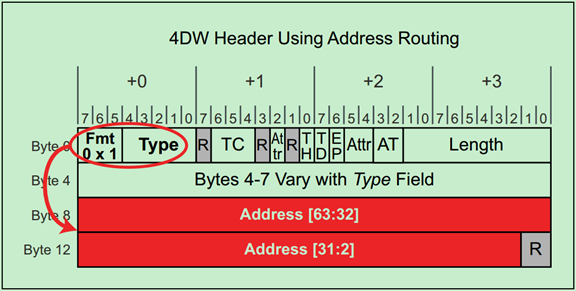

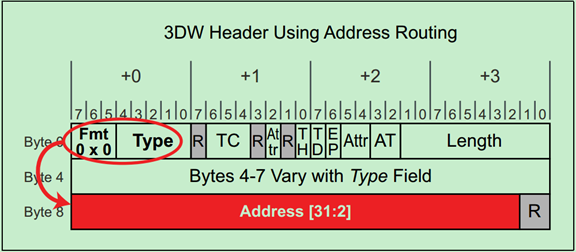

3DW和4DW的TLP Header分别如以下两张图所示：

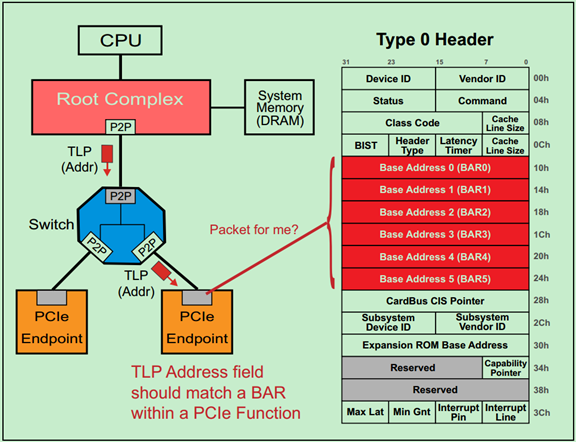

当Endpoint接收到采用地址路由的TLP时，其会根据该TLP Header中的地址信息和自己的配置空间中的BAR寄存器来判断这个TLP是不是自己的。如下图所示：

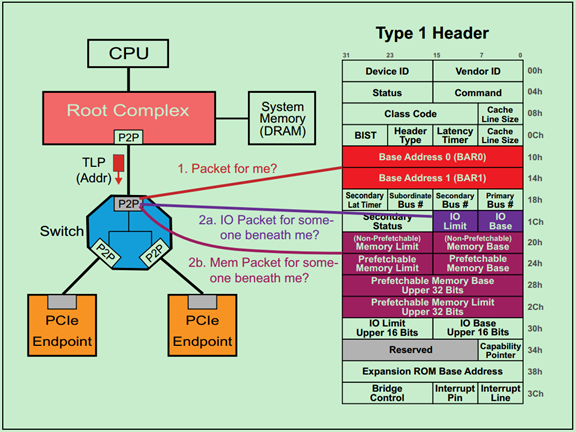

Switch的地址路由机制如下图所示：
