PCIe 两种中断传递方式

为了能够让一些优先级高的事务得到优先处理，PCI总线支持外设中断用以提高总线性能。PCIe总线继承了PCI总线的所有中断特性（包括INTx和MSI/MSI-X），以兼容早期的一些PCI应用层软件。本次连载的文章只是简单的介绍PCIe中断的一些基本概念和特性，如需深入了解PCI/PCIe总线的中断内容，请参阅PCI/PCI-X Spec或者Mindshare的书籍（PCI System Architecture）。

PCI总线最早采用的中断机制是INTx，这是基于边带信号的。后续的PCI/PCI-X版本，为了消除边带信号，降低系统的硬件设计复杂度，逐渐采用了MSI/MSI-X（消息信号中断）的中断机制。

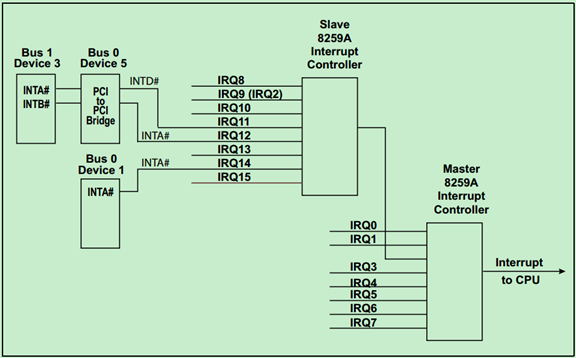

INTx一般被称为传统的（Legacy）PCI中断机制，每个PCI设备最多支持四个中断信号（边带信号，INTA#、INTB#、INTC#和INTD#）。一个简单的例子如下图所示：

也可以参考一下之前的文章（关于INTx的）：http://www.pciee.com/article/detail-21.html

MSI/MSI-X是后续的PCI/PCI-X总线改进后的中断机制，其中MSI-X（MSI-eXtented）是PCI-X中提出的升级版本。需要特别注意的是，MSI/MSI-X与PCIe总线中的消息（Message）的概念完全不同！MSI/MSI-X本质上是一种Posted Memory Write。

一个简单的例子如下图所示：
