基于WinDriver快速开发PCIe驱动简明教程

本文将简要介绍如何使用Jungo公司的WinDriver工具快速开发PCI Express设备驱动，以及相关注意事项。本文所使用的的测试平台信息如下：

※操作系统：Win7 SP1 64bit

※驱动开发工具：WinDriver12.1

※应用程序开发工具：MSVS2012

※PCIe测试板卡：Lattice ECP5 Versa Board

※FPGA开发工具：Lattice Diamond 3.11

※PCIe参考设计：ThroughPut Gen1 Based on ECP5 Versa Board（见本文附件）

由于电脑上安装了Lattice提供的ThroughPut参考设计的驱动了，因此我们将PCIe的Device ID改为EC32（默认为EC30），改完之后，之前安装的驱动就不认识这个PCIe设备了。开机之后，系统也会提示驱动安装失败，设备管理器则将其放在了其他设备一栏中，如下图所示：

然后，打开WinDriver，点击New Host Driver Project，进入选择器件界面：

选中待开发驱动的设备，点击Generate .INF file

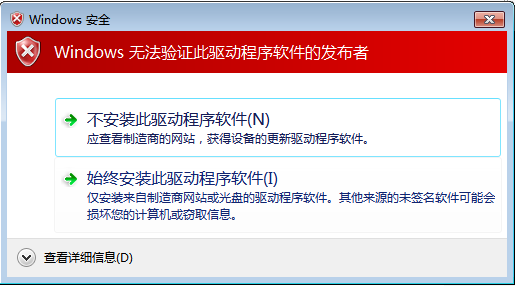

选中自动安装INF文件，并点击Next，随后会弹出：

点击始终安装此驱动程序软件，然后再回到设备管理器界面，可以发现驱动已经安装成功：

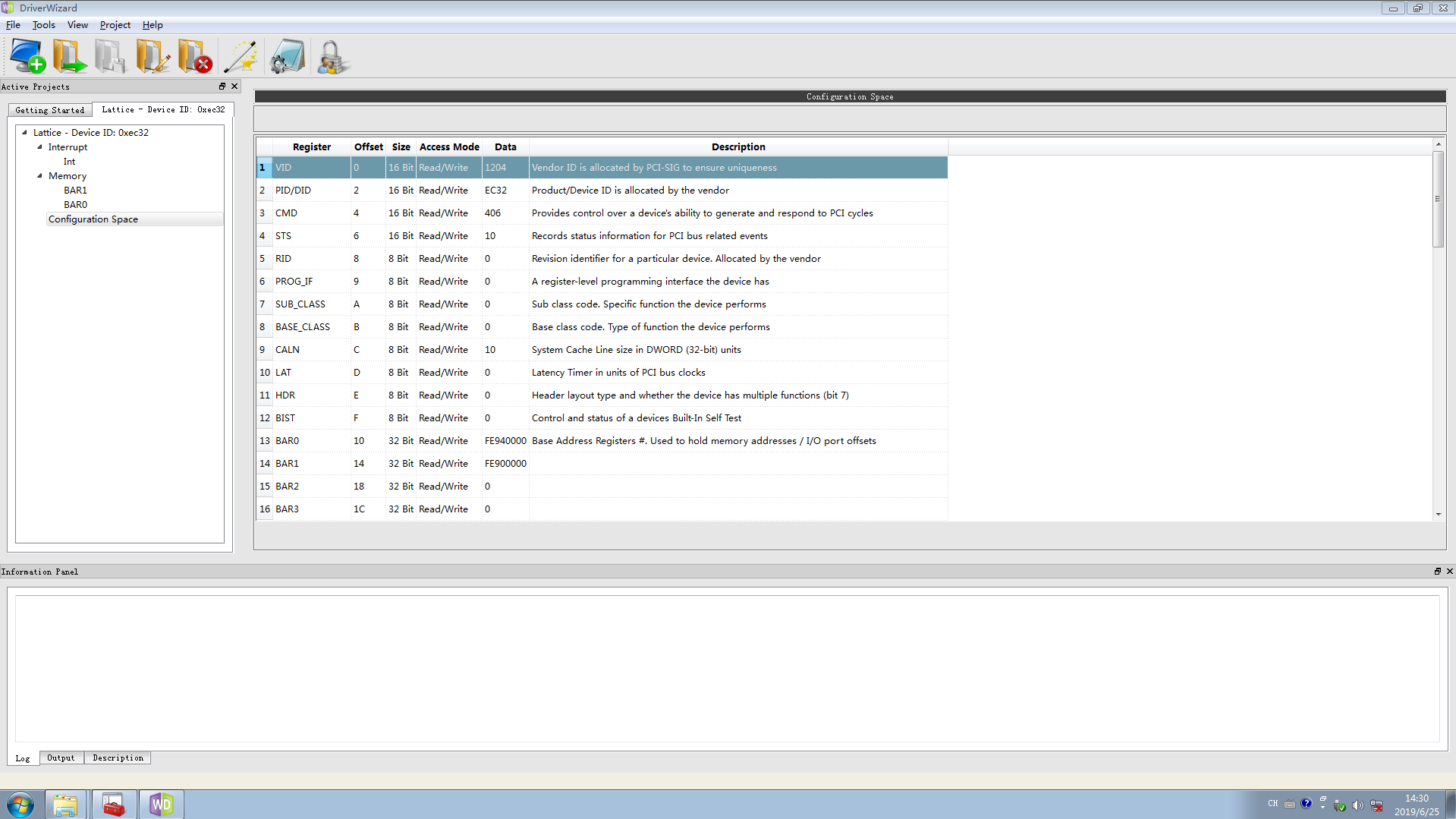

此时的WinDriver开发界面如下图所示：

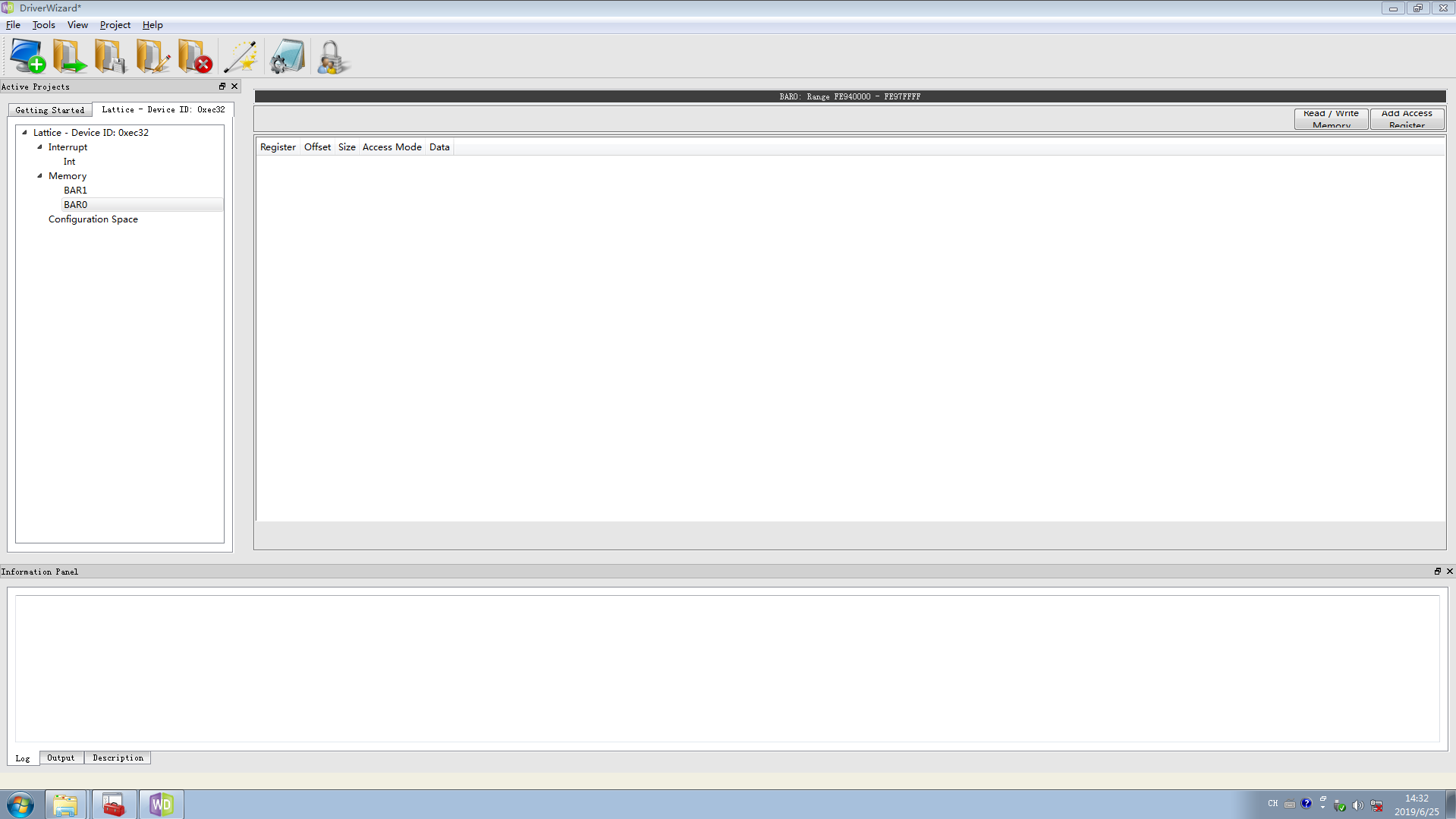

然后点击BAR0，界面如下，我们可以在此添加BAR0范围内的相关寄存器：

点击添加寄存器，界面如下，输入寄存器名称和Offset：

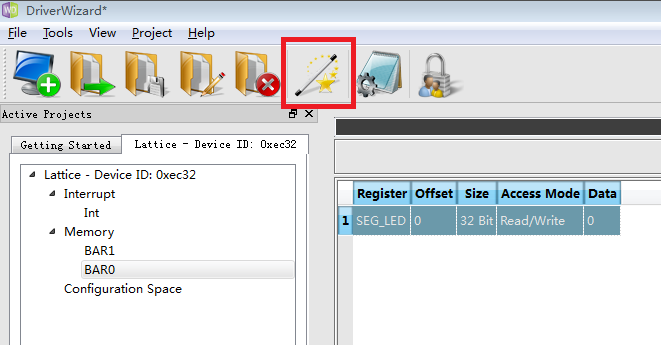

点击OK后，添加成功，随后点击Project->Generate Code，或者点击图中红框框处：

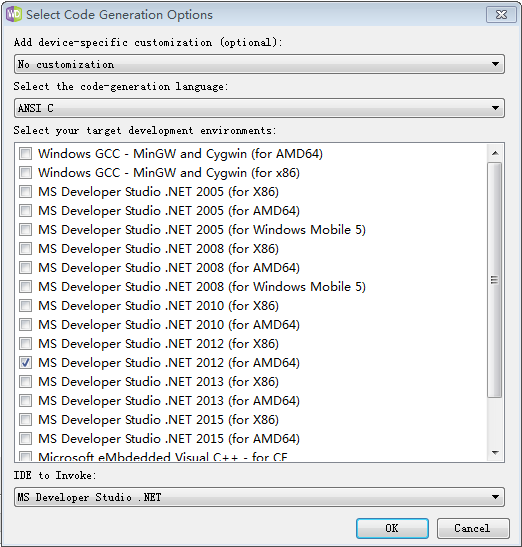

选择MS 2012（我的CPU是AMD的，所以选择的是AMD64）,同时选择唤醒安装的IDE：

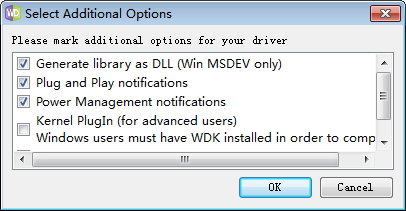

随后界面如下：

此时，会自动提示你关闭WinDriver，防止在运行MSVS编译后的应用程序时，与WinDriver产生资源冲突：

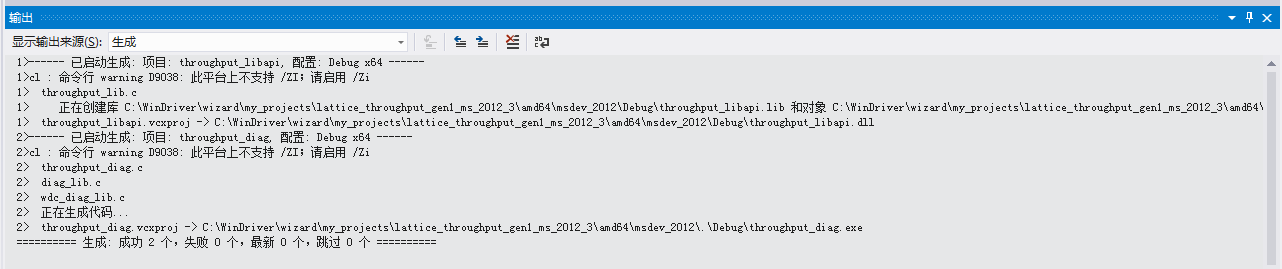

直接编译MSVS中的Project：

随后找到，生成的EXE文件，按照步骤，写SEG_LED寄存器的值为0000000C，成功后Versa板上的数码管显示数字1。

驱动的发布稍微复杂一点，具体可参考 WinDriver UG的第十四章节。当然你还需要正式的License，尽量支持一下正版。
附件（本文使用的FPGA Project）：http://www.pciee.com/download/PCIe_Throuput_Gen1x1.7z
