PCIe扫盲系列(五)
+ -

PCIe工具软件

2024-06-27 79 0

本文向大家推荐两个实用的PCIe相关的工具软件,Mindshare的Arbor和Teledyne LeCroy的TeleScan PE。

1. Mindshare Arbor

Mindshare是一家专业的第三方硬件系统培训公司,主要方向为PCI Express、M-PCIe、NVMe、USB、ARM Architecture、DDRx/LPDDRx、Intel Haswell/Broadell、Intel Mobile Platform and SoC、x86 Architecture、HyperTransport、PCI/PCI-X、SAS Storage、SATA Storage、ISA System、InfiniBand Network Architecture、x86 Firmware:UEFI and BIOS和OpenCL等内容。

该公司还出版过多本相关内容的书籍:https://www.mindshare.com/Books/Books_*_eBooks

Arbor是该公司开发的一款调试软件,主要用于PCI/PCI-X/PCIe/Hyper Transport系统的分析与调试。支持主流的Windows和Linux系统:https://www.mindshare.com/software/?section=132B0BA21710

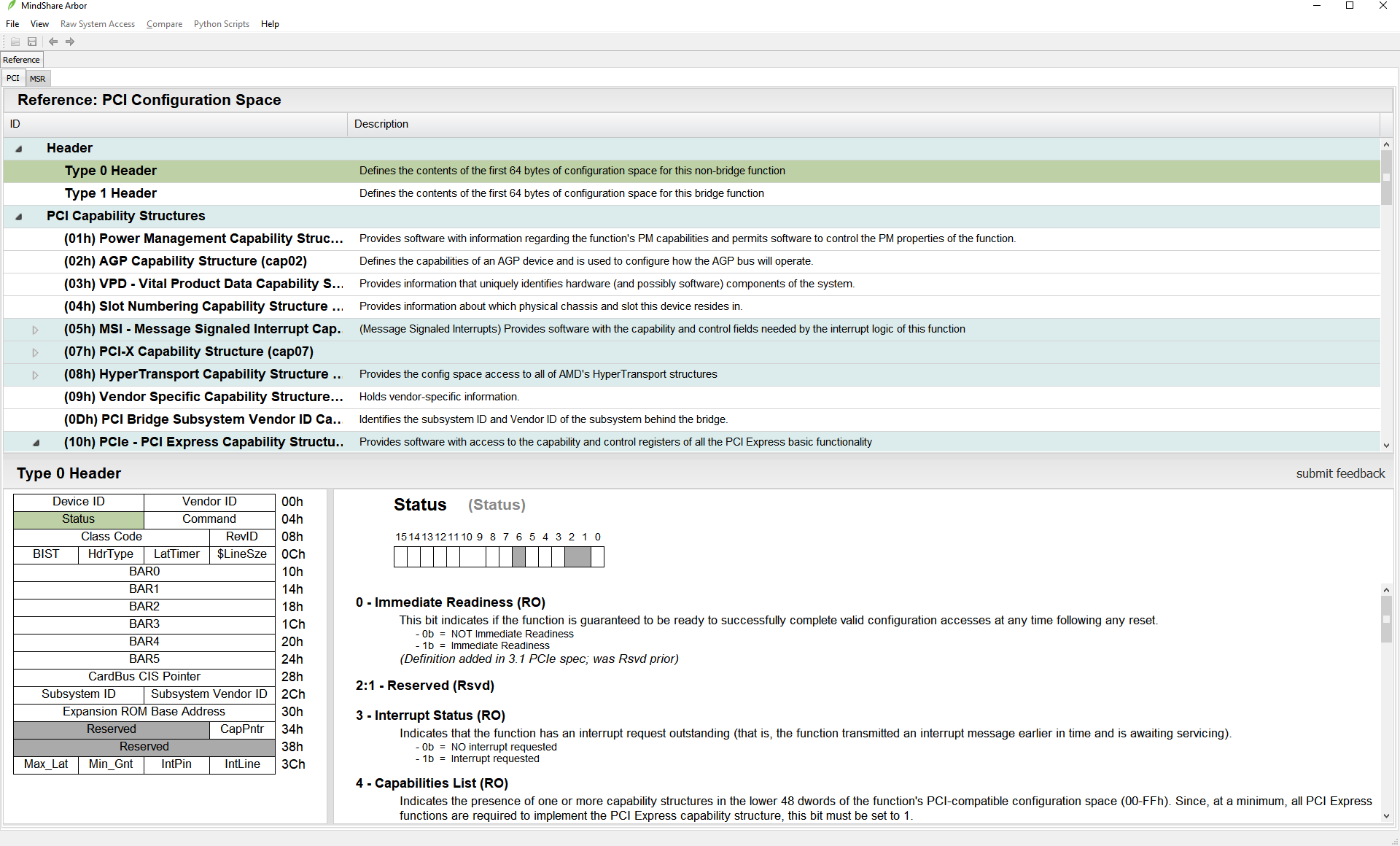

用户可以在以上链接免费下载该软件,并有14天的免费试用期,试用期结束后,调试分析功能将被锁定,但是PCI/PCIe Configuration Space查阅功能仍然可以正常使用。该功能实际上就是把PCI/PCIe Spec的相关内容做成了一个软件,方便设计者快速地查找Configuration Space中的每个寄存器的意义和使用方法,如下图所示:

121715867303

2. Teledyne LeCroy TeleScan PE

Teledyne LeCroy TeleScan PE是与LeCroy的PCIe协议分析仪配套的软件套件中的一部分,和Arbor一样,该软件也同时支持主流的Windows和Linux系统。大家可以在LeCroy的官网上免费下载,并免费使用:

https://teledynelecroy.com/protocolanalyzer/pci-express/telescan-pe-software/resources/analysis-software

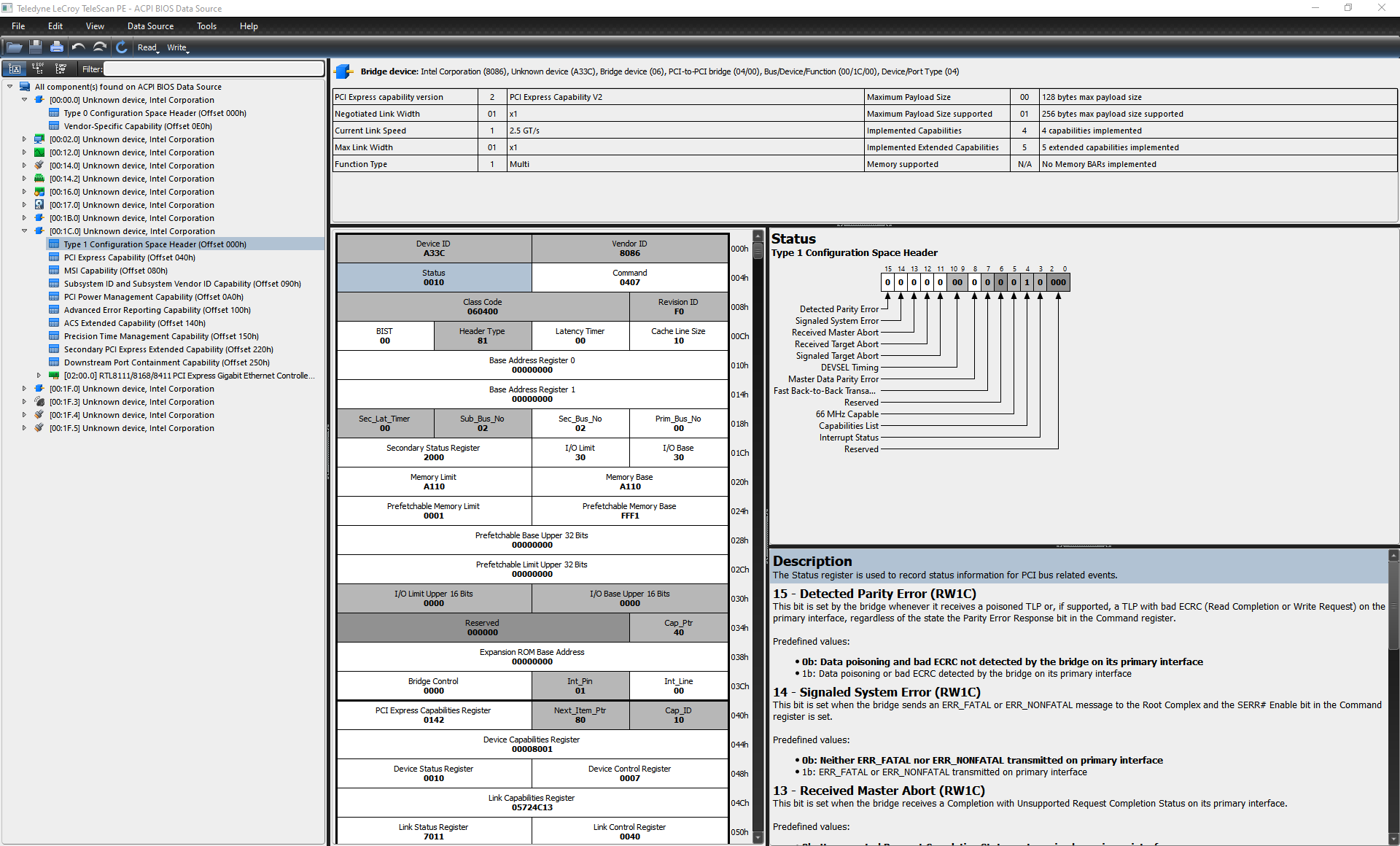

TeleScan PE刚好提供了Arbor需要付费才能使用的那部分功能:用户可以通过TeleScan PE来扫描系统中的PCI/PCIe设备,并提供了读写其配置空间中的寄存器的功能。TeleScan PE软件的用户界面截图如下图所示:
121729861433

原文转自:http://blog.chinaaet.com/justlxy/p/5100065652
