PCIe总线数据链路层

前面的文章介绍过，数据链路层（Data Link Layer）主要进行链路管理（Link Management）、TLP错误检测，Flow Control和Link功耗管理。

数据链路层不仅可以转发来自事务层的包（TLP），还可以直接向另一个相邻设备的数据链路层直接发送DLLP，比如应用于Flow Control和Ack/Nak的DLLP。如下图所示：

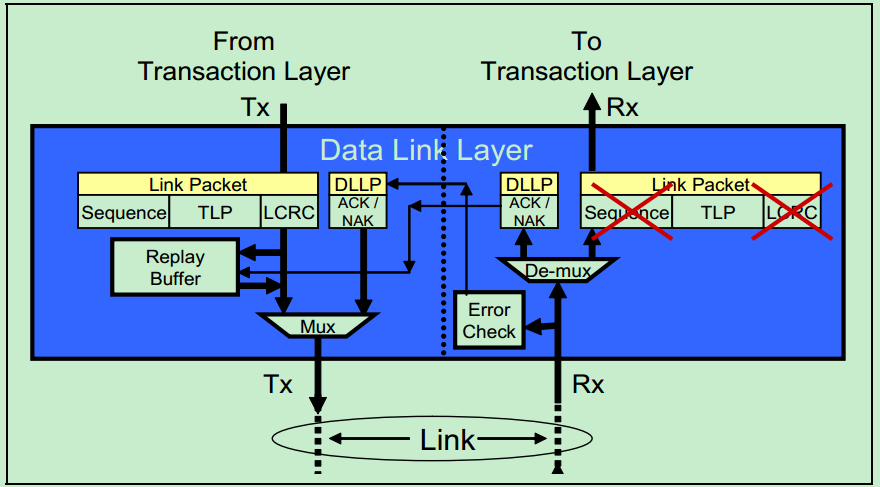

数据链路层还实现了一种自动的错误校正功能，即Ack/Nak机制。如下图所示，发送方会对每一个TLP在Replay Buffer中做备份，直到其接收到来自接收方的Ack DLLP，确认该DLP已经成功的被接受，才会删除这个备份。如果接收方发现TLP存在错误，则会向发送发发送Nak DLLP，然后发送方会从Replay Buffer中取出数据，重新发送该TLP。

注：关于Ack/Nak机制，后面的文章会详细的介绍。

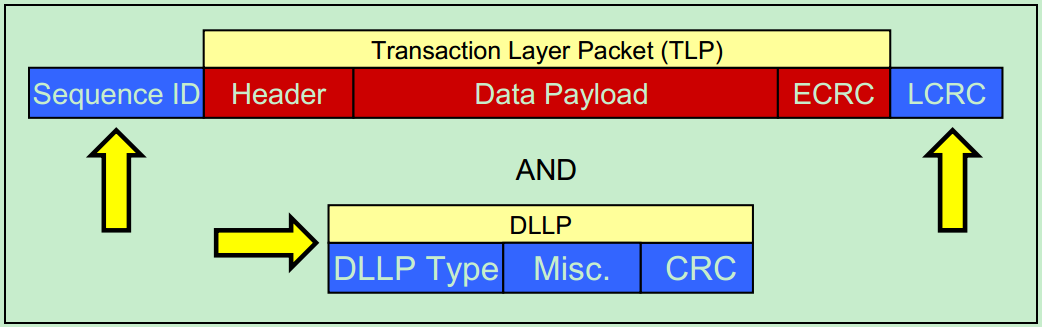

两种DLLP（转发TLP的DLLP，用于Flow Control或Ack/Nak等的DLLP）的结构图分别如下图所示：

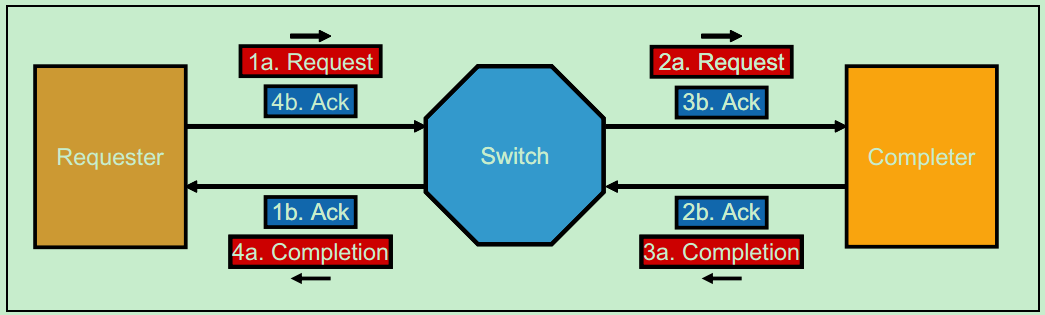

一个Non-Posted传输中，Ack/Nak的执行过程如下图所示：
