PCIe DLLP数据链路层包详解

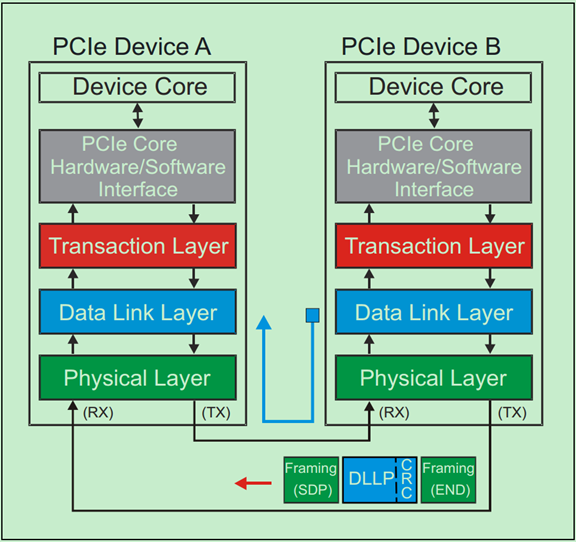

首先说明一下，在本次连载的博文中，DLLP一般指的是由发送端的数据链路层发送，接收端的数据链路层接收的数据包，其和事务层（Transaction Layer）一般没有什么关系。本文将要介绍的DLLP指的正是这样的数据包，其一般用于Ack/Nak机制、功耗管理、Flow Control（流量控制）和一些厂商自定义用途等。示意图如下：

DLLP的格式是固定的，一共有8个字节，包括Framing（SDP & END）。和TLP不一样的地方是，DLLP并未携带任何路由信息，原因很简单，因为DLLP只在相邻的两个设备的数据链路层之间通信，根本不需要路由。并且DLLP一般也不需要和事务层交换信息。

注：前面文章中介绍的Flow Control、Ack/Nak等都是针对TLP，并不会对DLLP产生影响。但是这些功能正是借助DLLP才得以实现的。

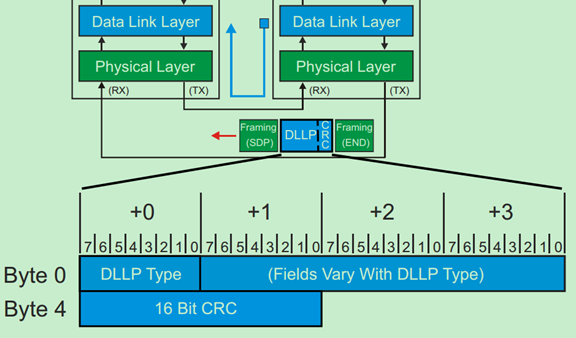

DLLP的一般格式如下图所示：

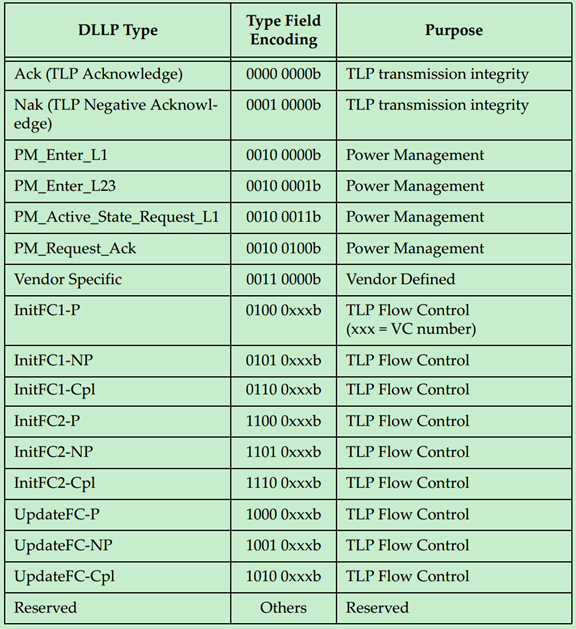

DLLP的类型与目标应用如下表所示：

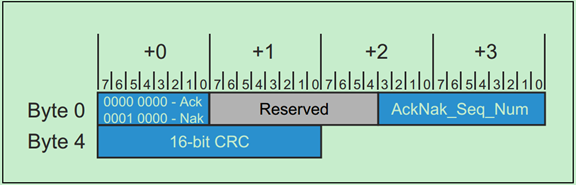

其中，用于Ack/Nak的DLLP的格式如下：

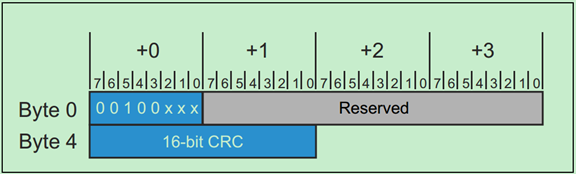

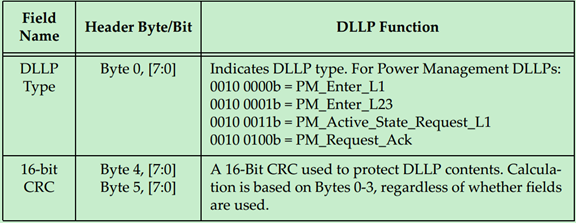

用于功耗管理（Power Management）的DLLP的格式如下：

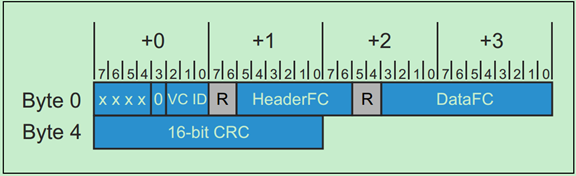

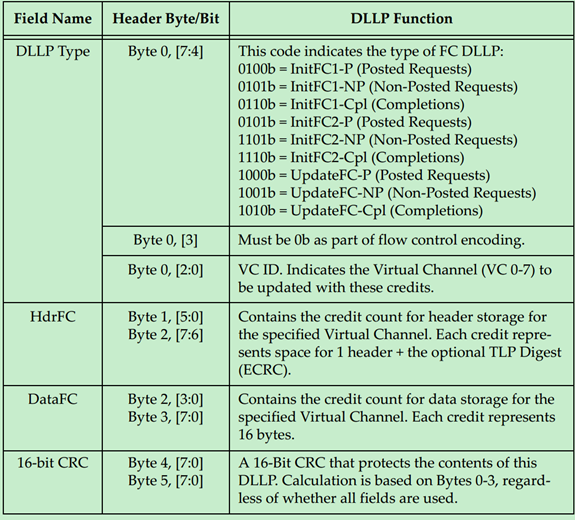

用于Flow Control的DLLP的格式如下：

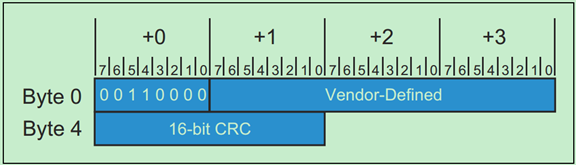

厂商自定义的DLLP的格式如下：
