PCIe扫盲系列(三)
+ -

PCIe Ack/Nak 机制详解(二)

2024-06-27 22 0

这一篇文章来简单地分析几个Ack/Nak机制的例子。

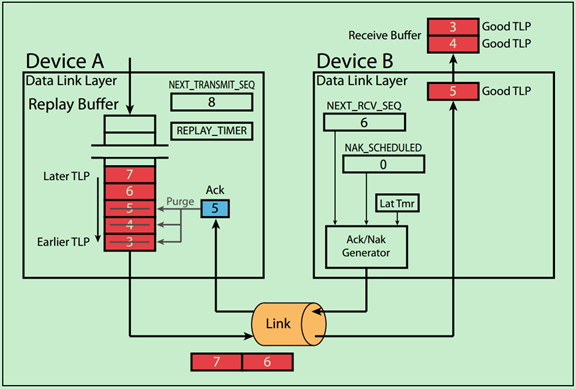

Example 1. Example of Ack

100528177366

Step1 设备A准备依次向设备B发送5个TLP,其对应的序列号分别为3,4,5,6,7;

Step2 设备B成功的接收到了TLP3,并将NEXT_RCV_SEQ从3加到4,但是设备B没有立即向设备A返回Ack(此时AckNak_LATENCY_TIMER尚未溢出);

Step3 设备B又成功地接收到了TLP4和TLP5;

Step4 假设此时AckNak_LATENCY_TIMER溢出了,则设备B会向设备A返回一个带有序列号为5的Ack DLLP。同时,设备B将AckNak_LATENCY_TIMER复位,但是并未重新启动,直到设备B成功地接收到了TLP6。

Step5 设备A接收到了Ack5,将REPLAY_TIMER和REPLAY_NUM复位,然后将Buffer中的序列号5(和5之前)的TLP备份移除;

Step6 一旦设备B接收到TLP6,AckNak_LATENCY_TIMER又会被重新启动。

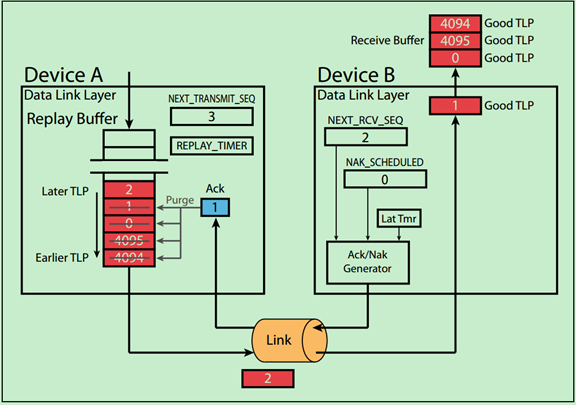

Example 2. Ack with Sequence Number Rollover

10054526333

Step1 设备A准备依次向设备B发送序列号为4094,4095,0,1,2的TLP,注意第一个发送的是TLP4094,最后一个发送的是TLP2。也就是说序列号Rollover了;

Step2 设备B成功接收到TLP4094~TLP1后,假设此时AckNak_LATENCY_TIMER溢出了,则设备B向设备A返回Ack1 DLLP;

Step3 设备A接收到Ack1,并将Buffer中的序列号为1(和之前的,包括TLP4094~TLP1)的TLP备份移除。同时将REPLAY_TIMER和REPLAY_NUM复位。

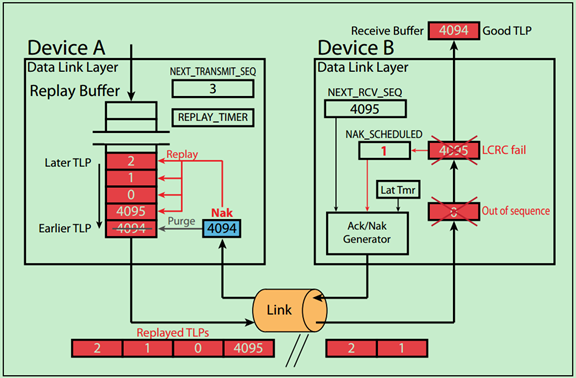

Example 3. Example of Nak

100556544177

Step1 假设设备A准备依次向设备B发送序列号为4094,4095,0,1,2的TLP;

Step2 设备B成功地接受了TLP4094,并将NEXT_RCV_SEQ加1,变为4095;

Step3 设备B接收到了TLP4095,但是该TLP并未通过CRC校检(即存在错误)。此时无论AckNak_LATENCY_TIMER处于何种状态,设备B都会立即向设备A返回Nak4094(注意返回的Nak DLLP中的序列号为上一次成功接收的TLP的序列号)。同时设备B将AckNak_LATENCY_TIMER停止并复位;

Step4 设备B会一直等待设备A向其发送TLP4095,但是设备A却并不知发生了什么,在接收到设备B向其返回的Ack/Nak之前,会继续发送TLP0~TLP2,只是设备B会直接忽略这些TLP。

Step5 当设备A接收到来自设备B的Nak4094 DLLP时,会将Buffer中的TLP4094(和之前的TLP)移除,并从TLP4095从新开始发送。同时,将REPLAY_TIMER和REPLAY_NUM复位。

Step6 由于设备A接收到的是Nak,而不是Ack,因此设备A会重新启动REPLAY_TIMER并将REPLAY_NUM加一;

Step7 一旦设备B成功地接收到TLP4095,设备B便会清除NAK_SCHEDULED标志位,并将NEXT_RCV_SEQ计数器加一,同时重启AckNak_LATENCY_TIMER。

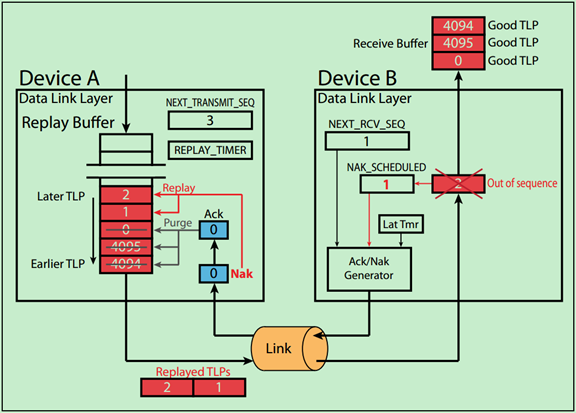

Example 4. Example of Lost TLPs

100622482672

Step1 假设设备A准备依次向设备B发送TLP 4094,4095,0,1,2;

Step2 设备B成功地接收了TLP4094~TLP0,并向设备A返回Ack0,此时设备B的NEXT_RCV_SEQ为1;

Step3 设备A接收到设备B返回的Ack0,从Buffer中移除相应的TLP备份;

Step4 设备B接收到了TLP2(而不是TLP1),也就是说TLP1在传输过程中丢失了。此时,设备B会直接将TLP2丢弃,并将NAK_SCHEDULED标志位置位,同时向设备A返回Nak0 DLLP;

Step5 设备A接收到Nak0 DLLP后,会将Buffer中的TLP0(以及之前的,如果有的话)移除。同时,从TLP1开始,重新向设备B发送。

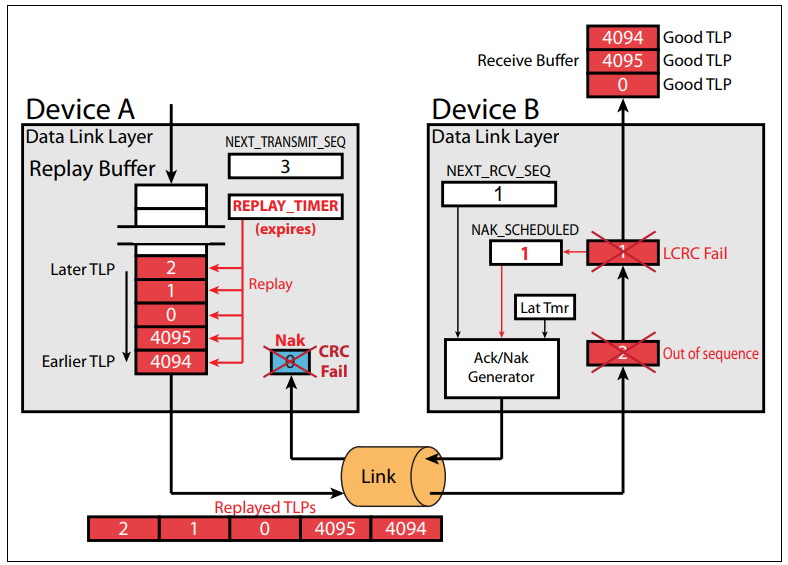

Example 5. Example of Bad Nak

100637832885
Step1 设备A准备依次向设备B发送TLP 4094,4095,0,1,2;

Step2 设备B成功的接收了TLP4094~TLP0,但是由于AckNak_LATENCY_TIMER尚未溢出,所以设备B没有立即向设备A返回Ack DLLP;

Step3 设备B发现TLP1中存在错误,于是向设备A返回Nak0 DLLP,并将NAK_SCHEDULED标志位置位;

Step4 设备A发现其接收到的Nak0 DLLP中也存在错误(CRC校检不通过),于是直接丢弃了Nak0;

Step5 然而设备B却一直在等待设备A向其发送TLP1,在其成功接收TLP1之前,设备B不会返回任何Ack或者Nak,不管设备A向其发送什么(除TLP1之外的)。设备B的NAK_SCHEDULED标志位也一直保持置位;

Step6 尴尬的是,设备A并不知道设备B想要其重发TLP1(由于没有成功接收到Nak0)。因此,设备A会继续向设备B发送之后的TLP,但是由于一直没有接收到设备B的Ack/Nak DLLP,设备A的REPLAY_TIMER会在一段时间后溢出;

Step7 当设备A的REPLAY_TIMER溢出后,设备A会向Buffer中的所有TLP都重新发送一遍,并重启REPLAY_TIMER,同时将REPLAY_NUM计数器加一;

Step8 设备B会再次接收到TLP4094~TLP0,但是这在之前就已经成功接受到过了。因此设备B会直接将其丢弃,且不会像设备A返回任何的Ack或者Nak

Step9 此时,设备B再次接收到了TLP1,并未发现错误(成功接收)。于是,设备B将NAK_SCHEDULED标志位清零,并重启AckNak_LATENCY_TIMER,将NEXT_RCV_SEQ加一。

原文转自:http://blog.chinaaet.com/justlxy/p/5100053475
