PCIe 物理层电气部分基础（一）

之所以把物理层电气部分的文章放在链路初始化与训练文章的后面，是因为这一部分涉及到一些相关的概念，如Beacon Signal、LTSSM等等。

前面已经多次提及，由于本次连载的文章主要是基于Gen2的，所以关于Gen3的相关内容只会提及，但是并不会深入的介绍，如果有兴趣的可以自行阅读Gen3的Spec。

关于链路初始化与训练的文章中提到过，PCIe Spec规定，支持新的标准的PCIe设备应当能够向前兼容。即Gen2的设备必须同时支持2.5GT/s和5GT/s。

注：当然这也不是绝对的，当摸一个设备只支持5GT/s速率时，可以通过将Link Capability 2 Reg中的Supported Link Speed 置为全0，同时将Link Control 2 Reg中的Hardware Autonomous Speed Disable置1。来禁止系统尝试将速率降为2.5GT/s。

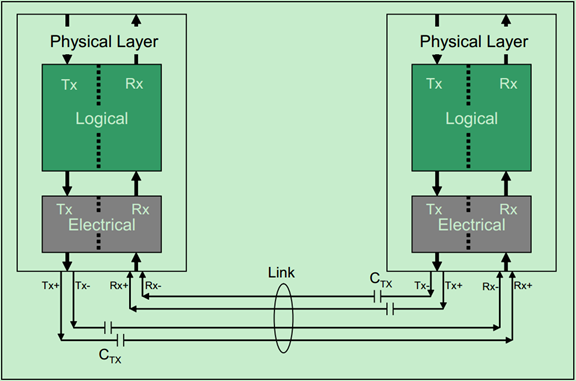

PCIe Spec规定，PCIe设备必须是Short-Circuit Tolerant的，这可以让PCIe卡支持热插拔的功能。此外，由于PCIe总线是一种高速的差分总线，因此，其收发两端是交流耦合的（AC-Coupled）。一般情况下，靠近发送端的链路上放置电容来滤除直流信号，如下图所示：

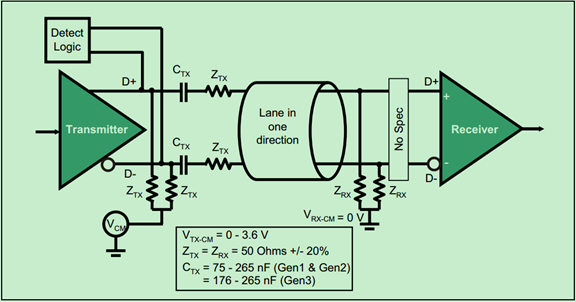

详细的差分收发对模型如下图所示：

当然，如果PCIe设备把电容集成到Silicon（芯片）中，也是可以的（不过一般不会这么做，因为在芯片内部集成大电容成本很高）。使用交流耦合的另一个优势是，可以允许链路两端的设备使用不同的电源和地。

注：关于半导体中的电容，以及芯片周围的一堆退耦电容是什么鬼，打算找个时间单独写一篇文章来详细地聊一聊。

注：关于PCIe的热插拔实现机制，后续单独写一篇文章来介绍。有兴趣的读者也可自行阅读PCIe Card Spec的相关章节。

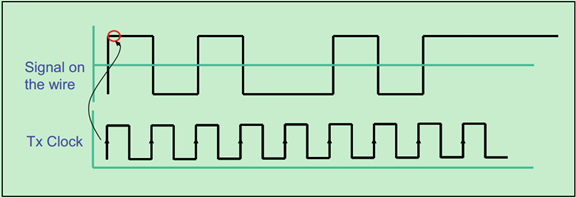

需要注意的是，PCIe总线采用的是嵌入式时钟，即只有数据Lane，并没有时钟Lane（对于Gen1/Gen2，是通过8b/10b编码来嵌入和恢复时钟的；对于Gen3及之后的版本，是通过扰码和128b/130b来实现嵌入和恢复时钟的）。

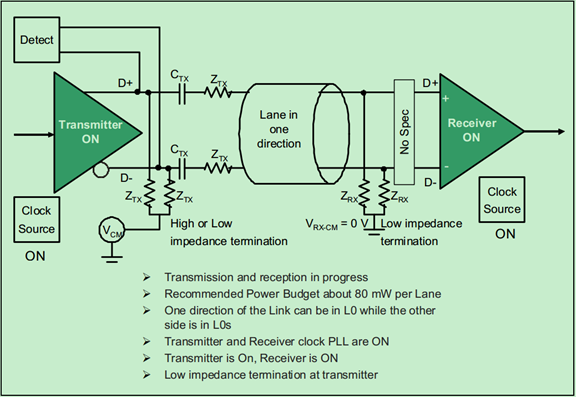

L0模式下的链路结构图（状态图）如下：

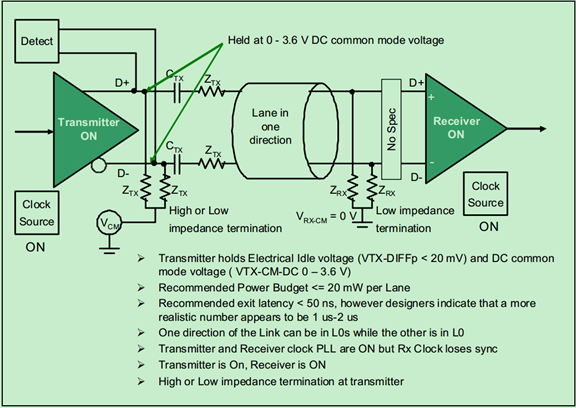

L0s模式下的链路结构图（状态图）如下：

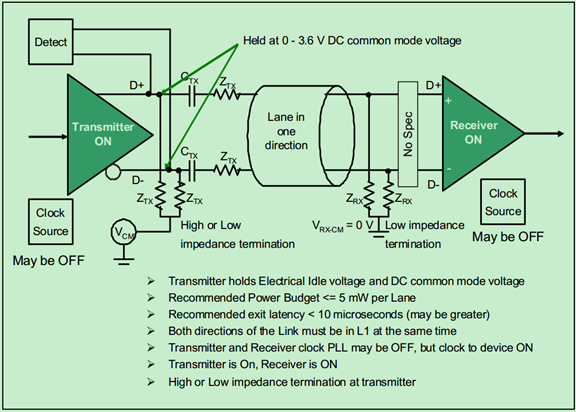

L1模式下的链路结构图（状态图）如下：

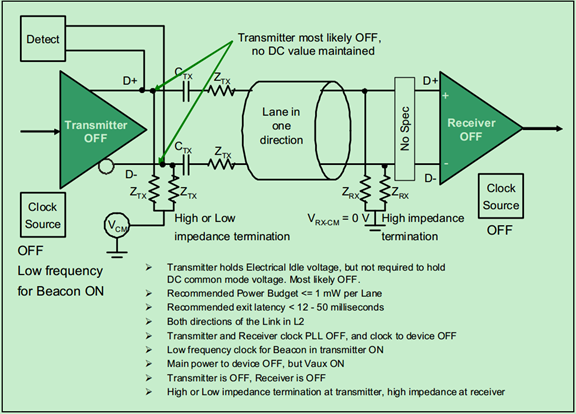

L2模式的链路结构图（状态图）如下：

L3模式的链路结构图（状态图）如下：
