PCIe扫盲系列(三)
+ -

PCIe 物理层逻辑部分基础(三)

2024-06-27 16 0

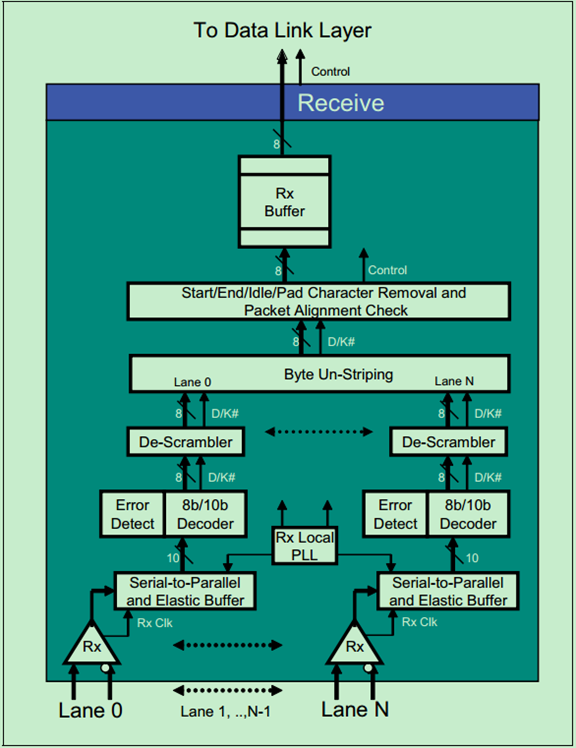

这一篇文章来继续聊一聊接收端物理层逻辑子层的实现细节。回顾一下之前的那张图片:
101143106602

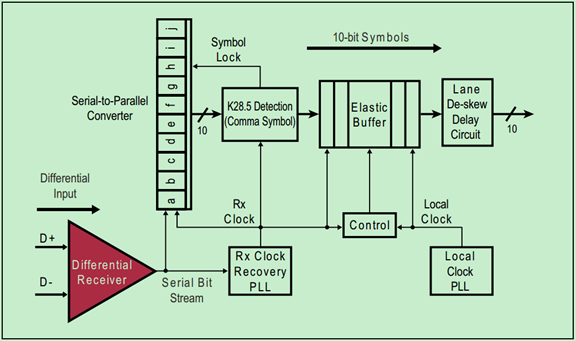

其中的一个Lane的具体逻辑如下图所示:
101152105056

其中,Rx Clock Recovery从输入的串行数据流中提取出Rx Clock。当Rx Clock稳定在Tx Clock的频率上(Rx Clock locked on to the Tx Clock Freq)时,我们就称接收端取得了Bit Lock。

如果链路(Link)处于低功耗状态(比如L0s或者L1)时,接收端此时会失去同步(即Losing Bit Lock)。为了避免物理层认为这是一个错误(异常),发送端会发送一个电气空闲命令集(Electrical Idle Ordered Sets,EIOS)通知接收端,即将进入低功耗状态。此时,接收端会临时关闭(De-gate)其输入。

注:这里的关闭(De-gate)并非是直接关闭输入端口,只是暂时不对输入端口上的数据进行处理。

当发送端需要唤醒链路(Link)时,会首先发送一定数量的FTS Ordered Sets,并重新取得Bit Lock和Symbol Lock。

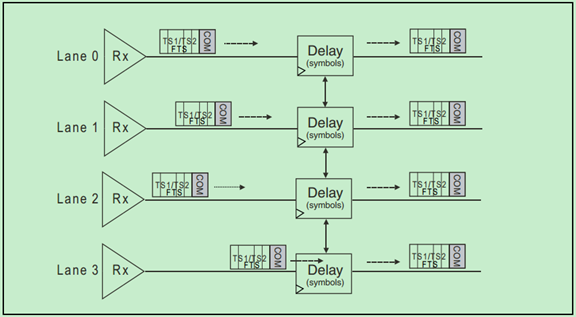

接收端的链路De-Skew逻辑如下图所示:
101201278396

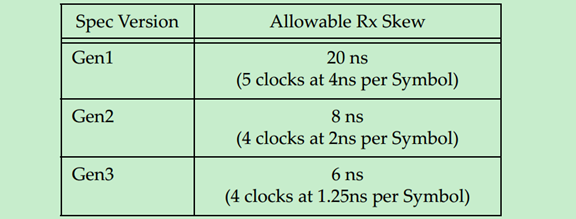

Gen1和Gen2的PCIe采用COM字符来进行De-Skew,如果COM没有同事出现在每个Lane上,那么先到达的COM会被延时一会,以实现Lane的同步。很显然,这种机制只能校正比较小的Skew,也就是说Lane-to-Lane的Skew有一个最大值,超出这个最大值,De-Skew也无能为力了。如下表所示:

101210409149

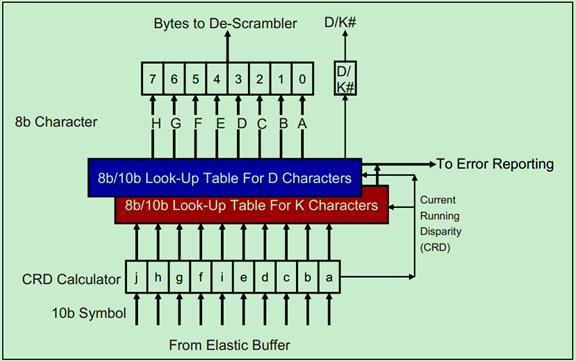

接收端的8b/10b解码器结构如下图所示:
101218132087

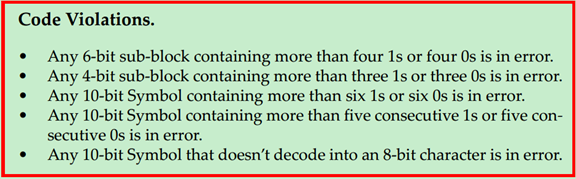

以下情况,被认为是编码冲突(Code Violation),即该字符在传输过程中发生了错误:

101227906804

原文转自:http://blog.chinaaet.com/justlxy/p/5100053478
