PCIe扫盲系列(三)
PCIe 链路初始化与训练基础（二）
2024-06-27
38
0
前面的文章中提到过，Ordered Sets分别有以下几种：TS1 and TS2 Ordered Set (TS1OS/TS2OS)、Electrical Idle Ordered Set (EIOS)、FTS Ordered Set (FTSOS)、SKP Ordered Set (SOS)和Electrical Idle Exit Ordered Set (EIEOS)。其主要用于链路初始化与训练等功能。在介绍LTSSM之前，先来简单地介绍一下Ordered Sets中的TS1OS和TS2OS。

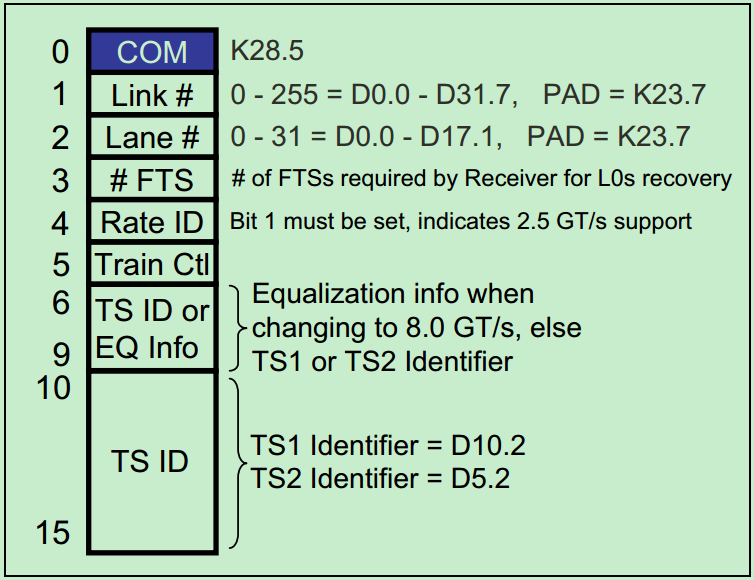

TS1OS和TS2OS类似都是由16个Symbol组成（10bit，8b/10b编码之后的Byte），其结构图如下图所示：
其中，TS1OS的详细内容如下表所述：
TS2OS的详细内容如下图所示：
