PCIe总线物理层
前面的文章简单的介绍了一些关于PCIe总线事务层(Transaction Layer)和数据链路层(Data Link Layer)的一些基本概念。这篇文章来继续聊一聊PCIe总线的最底层——物理层(Physical Layer)。在PCIe Spec中,物理层是被分为两个部分单独介绍的,分别是物理层逻辑子层和物理层电气子层,其中后者一般都是基于SerDes来实现的。本篇文章只是简单地介绍一些PCIe物理层的基本概念,关于物理层详细、深入地介绍,请关注我后续的连载博文。

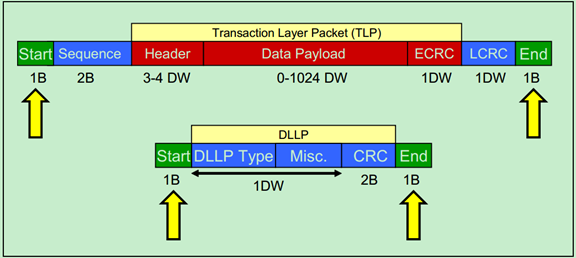

由于物理层处于PCIe体系结构中的最底层,所以无论是TLP还是DLLP都必须通过物理层完成收发操作。来自数据链路层的TLP和DLLP都会被临时放入物理层的Buffer中,并被加上起始字符(Start & End Characters),这些起始字符有的时候也被称为帧字符(Frame Characters)。具体如下图所示:
注:这里所说的TLP和DLLP指的是包的原始发送者发的包,即TLP表示这个包的原始发送者为事务层,而DLLP则为数据链路层。但是TLP仍然会被数据链路层转发,并添加Sequence和LCRC。
物理层完成的一个重要的功能就是8b/10b编码和解码(Gen1 & Gen2),Gen3及之后的PCIe则采用了128b/130b的编码和解码机制。关于8b/10b,这里不再详细地介绍了,有兴趣的可以去参考一下我之前的文章:http://blog.chinaaet.com/justlxy/p/5100052814。
物理层的另一个重要的功能时进行链路(Link)的初始化和训练(Initialization & Training),且是完全自动的操作,并不需要人为的干预。完成链路的初始化和训练之后,便可以确定当前PCIe设备的一些基本属性:
- 链路的宽度(Link Width,x1还是x2,x4……)
- 链路的速率(Link Data Rate)
- Lane Reversal - Lanes connected in reverse order
- Polarity Inversion – Lane polarity connected backward
- Bit Lock Per Lane – Recovering the transmitter clock
- Symbol Lock Per Lane – Finding a recognizable position in the bit-stream
- Lane-to-Lane De-skew Within a Multi-Lane Link

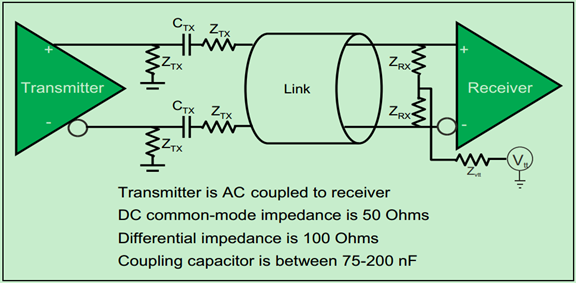

物理层的电气子层主要实现了差分收发对,如下图所示:
由于其速度很高,因此采用的是交流耦合的方式(AC-Coupled),说白了就是在信号线上加了电容Ctx,此时低频信号和直流信号都会被抑制。
注:图中的电容容值有误,应为75~265nF for Gen1 & Gen2, 176~265nF for Gen3 & newer.
需要注意的是,PCIe物理层处理可以转发TLP和DLLP之外,还可以直接发送命令集(Ordered Sets)。之所以称其为命令集,是因为它并不是真正意义上的包(Packet),因为物理层不会为其添加起始字符(Start & End Characters)。并且命令集始于发送端的物理层,结束语接收端的物理层。虽然命令集没有起始字符,但是对于Gen1&Gen2版本的PCIe物理层来说,会为其添加一个叫做COM的字符作为开始字符,随后跟着三个或者更多的信息字符。
注:PCIe Gen3及之后的版本处理方式有所不同,但是Gen3是向前兼容Gen1 & Gen2的。由于本文主要还是基于Gen2来介绍的,所以关于Gen3的更多信息,大家可以自行参考PCIe Gen3 的Spec。

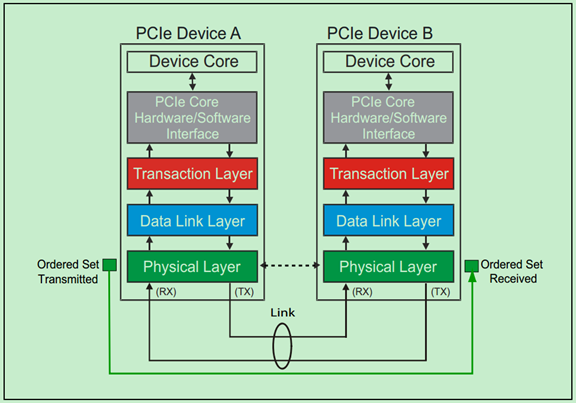

命令集(Ordered Sets)的收发示意图,如下图所示:

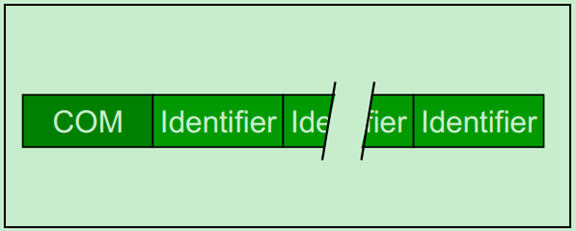

命令集(Ordered Sets)的结构图如下图所示:
命令集主要用于链路的训练操作(Link Training Process)。此外,命令集还用于链路进入或者退出低功耗模式的操作。
