PCI总线配置周期产生和配置寄存器

上一篇文章中也是说到了，I/O Address Space的空间很有限（64KB），所以一般在I/O Space中都有两个寄存器，第一个指向要操作的内部地址，第二个存放读或者写的数据。因此，对于PCI的配置周期来说，包含了两个步骤：

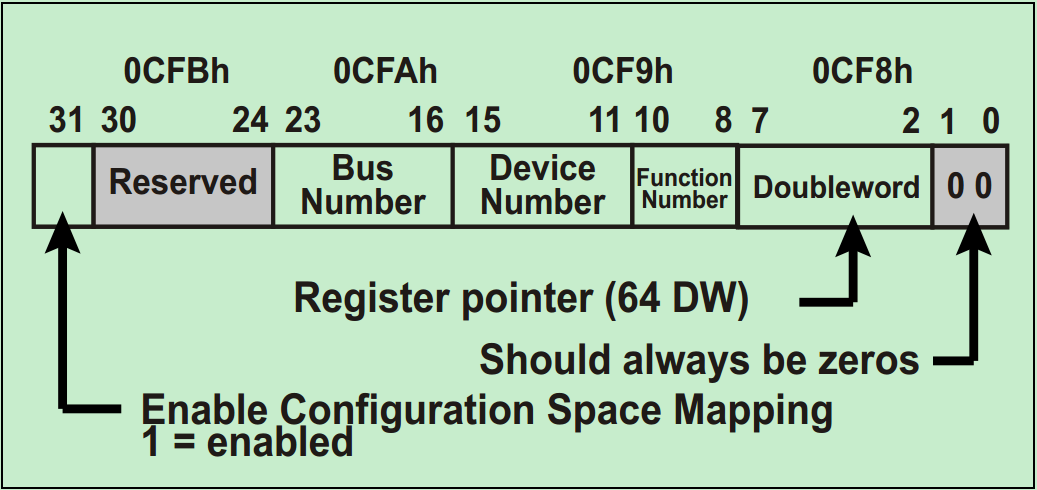

Step1：CPU先对IO Address中的0xCF8~0xCFB写入要操作的配置寄存器的地址。如下图所示，其中包括了总线号（Bus Number）、设备号（Device Number）、功能号（Function Number）和寄存器指针。

Step2：CPU向IO Address中的0xCFC~0xCFF中写入读或者写的数据。

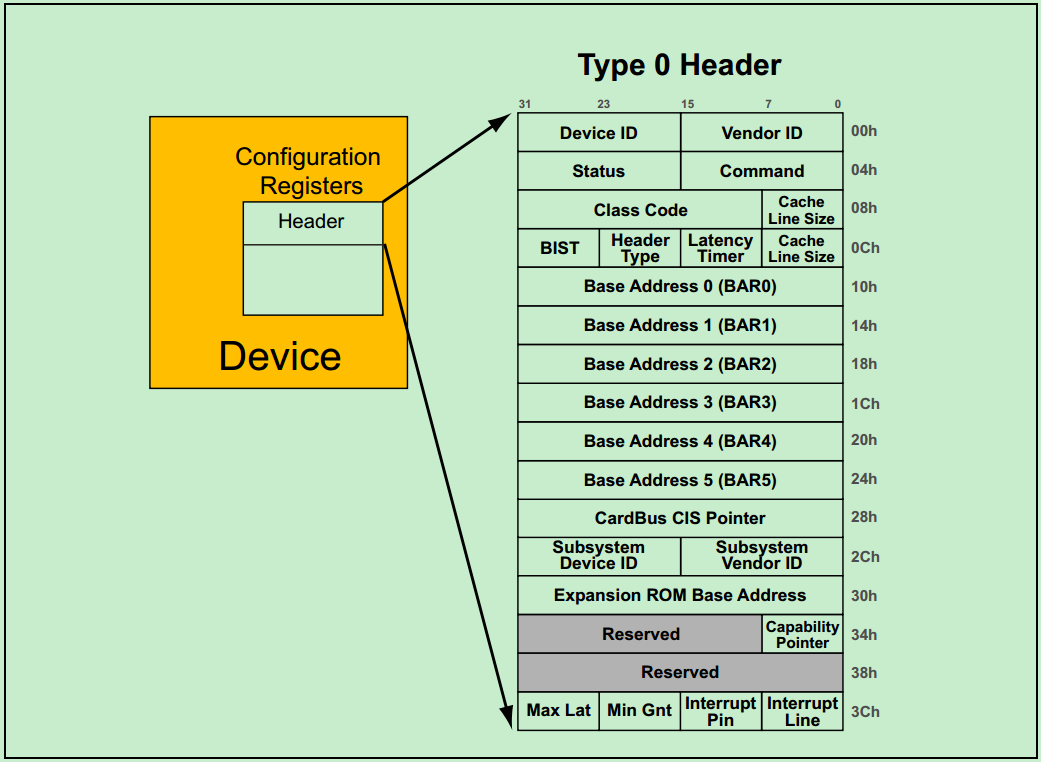

前面介绍过，每一个PCI功能（Function）都包含256个字节的配置空间（Configuration Space），其中前64个字节被称为Header，剩余的192个字节用于一些可选的功能。PCI Spec规定了两种类型的Header：Type1 和Type0。其中，Type1 Header表示该PCI设备功能为桥（Bridge），而Type0 Header则表示该PCI设备功能不是桥。两种Header的结构图分别如下所示：

注：因为PCIe完整的继承了PCI Header相关的内容，所以关于Header的详细介绍和操作会放在后面关于PCIe的介绍中。
