PCI基础
+ -

PCI总线基本概念

2024-06-26 78 0

PCI是Peripheral Component Interconnect(外设部件互连标准)的缩写,它曾经是个人电脑中使用最为广泛的接口,几乎所有的主板产品上都带有这种插槽。目前该总线已经逐渐被PCI Express总线所取代。

PCI即Peripheral Component Interconnect,中文意思是“外围器件互联”,是由PCISIG (PCI Special Interest Group)推出的一种局部并行总线标准。PCI总线是由ISA(Industy Standard Architecture)总线发展而来的,是一种同步的独立于处理器的32位或64位局部总线。从结构上看,PCI是在CPU的供应商和原来的系统总线之间插入的一级总线,具体由一个桥接电路实现对这一层的管理,并实现上下之间的接口以协调数据的传送。从1992年创立规范到如今,PCI总线已成为了计算机的一种标准总线,广泛用于当前高档微机、工作站,以及便携式微机。主要用于连接显示卡、网卡、声卡。

注:ISA并行总线有8位和16位两种模式,时钟频率为8MHz,工作频率为33MHz/66MHz。

PCI总线是一种树型结构,并且独立于CPU总线,可以和CPU总线并行操作。PCI总线上可以挂接PCI设备和PCI桥,PCI总线上只允许有一个PCI主设备(同一时刻),其他的均为PCI 从设备,而且读写操作只能在主从设备之间进行,从设备之间的数据交换需要通过主设备中转。

注:这并不意味着所有的读写操作都需要通过北桥中转,因为PCI总线上的主设备和从设备属性是可以变化的。比如Ethernet和SCSI需要传输数据,可以通过一种叫做Peer-to-Peer的方式来完成,此时Ethernet或者SCSI则作为主机,其它的设备则为从机。具体会在后面的博文中详细介绍。

214745766684

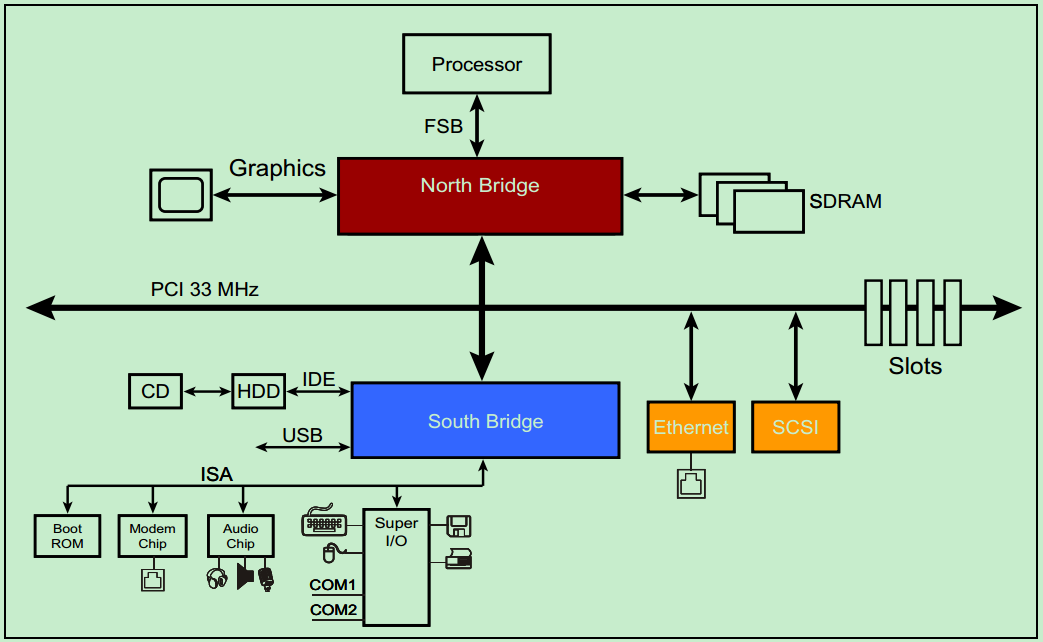

一个典型的33MHz的PCI总线系统如上图所示,处理器通过FSB与北桥相连接,北桥上挂载着图形加速器(显卡)、SDRAM(内存)和PCI总线。PCI总线上挂载着南桥、以太网、SCSI总线(一种老式的小型机总线)和若干个PCI插槽。CD和硬盘则通过IDE连接至南桥,音频设备以及打印机、鼠标和键盘等也连接至南桥,此外南桥还提供若干的USB接口。

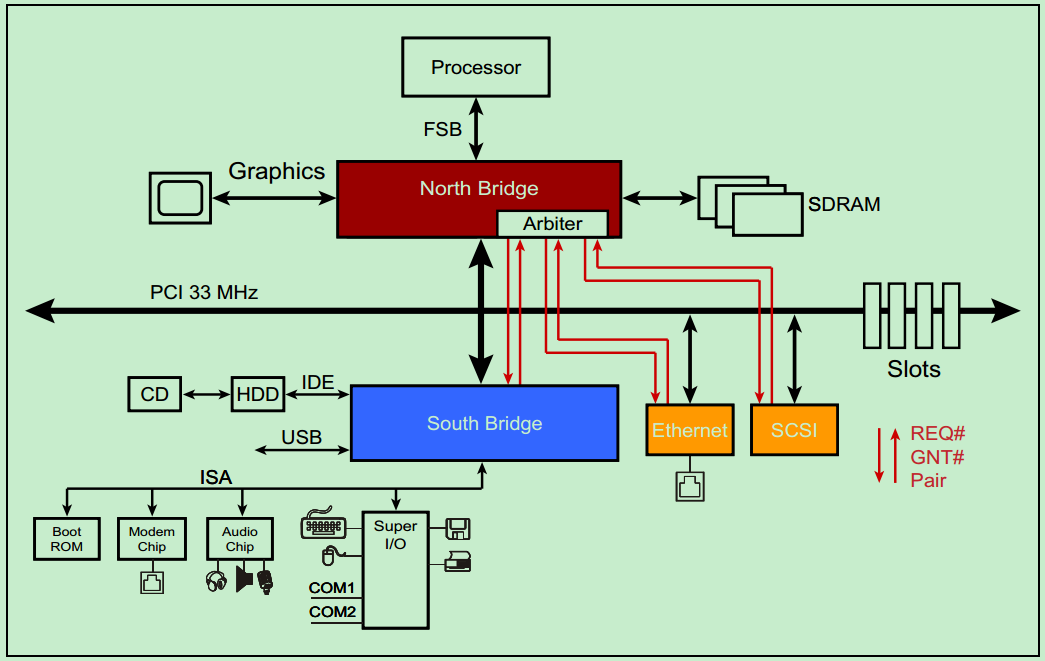

PCI总线是一种共享总线,所以需要特定的仲裁器(Arbiter)来决定当前时刻的总线的控制权。一般该仲裁器位于北桥中,而仲裁器(主机)则通过一对引脚,REQ#(request) 和GNT# (grant)来与各个从机连接。如下图所示:
214756868463

需要注意的是,并不是所有的设备都有能力成为仲裁器(Arbiter)或者initiator 。

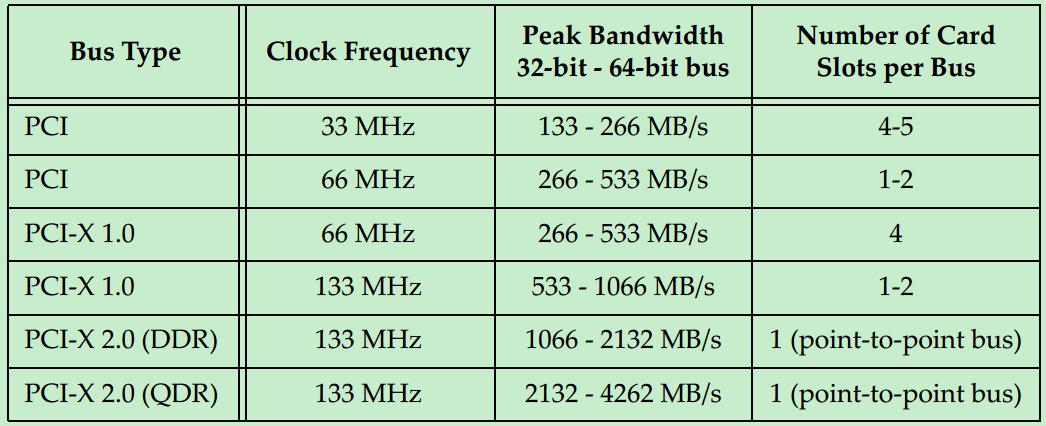

最初的PCI总线的时钟频率为33MHz,但是随着版本的更新,时钟频率也逐渐的提高。但是由于PCI采用的是一种Reflected-Wave Signaling信号模型(后面会详细的介绍),导致了时钟频率越高,总线的最大负载越少,如下图所示:
2148089120

到了PCI-X2.0版本,整个总线就只能插一个PCI卡了(相当于两个PCI负载),为了能够在主板上提供更多的插槽,则必须通过连接多个PCI桥来实现(后面会详细地介绍)。

原文转自:https://blog.chinaaet.com/justlxy/p/5100053077
