什么是 PCIe 以及它如何工作?
+ -

PCIe 的实际应用

2024-09-12 3 0

PCIe(外围组件互连快速通道)是现代计算系统中一种高速、高带宽的外围互连技术。它于 2004 年首次推出,以取代性能、速度和可扩展性有限的旧式外围互连技术(例如 PCI 和 AGP)。自推出以来,PCIe 已得到显著发展和改进,现已广泛用于从游戏和图形到存储和网络等各种应用。
显卡和游戏中的 PCIe

显卡和游戏中的 PCIe

PCIe 技术最重要的应用之一是显卡和游戏。PCIe 提供更高的性能、更低的延迟和更高的带宽,从而实现更流畅的游戏体验、更快的加载时间和增强的游戏体验。最新的 PCIe PCIe 4.0 的带宽高达 16GT/s(每秒千兆传输),而 PCIe 3.0 的带宽为 8GT/s。这意味着 PCIe 4.0 可以处理两倍的数据传输速率,从而实现更快的图形渲染、更流畅的游戏体验和更短的加载时间。

游戏中的 PCIe 技术还促进了高端显卡的开发,这些显卡可以支持实时光线追踪、更高分辨率和多显示器显示等功能。Nvidia 的 GeForce RTX 30 系列和 AMD 的 Radeon RX 6000 系列就是利用 PCIe 4.0 并在游戏中提供出色性能的显卡的例子。

固态硬盘 (SSD) 中的 PCIe

作为传统硬盘 (HDD) 的替代品,SSD 越来越受欢迎。SSD 受欢迎的原因之一是使用 PCIe 技术,该技术可以缩短启动时间、缩短应用程序加载时间并提高整体系统响应能力。基于 PCIe 的 SSD 还可以提供更高的读写速度,从而提高系统性能。

基于 PCIe 的 SSD 越来越流行,通常包含在高端笔记本电脑和台式机中。最新的 PCIe 4.0 标准可以提供高达 5GB/s(每秒千兆字节)的带宽,比之前最高带宽为 2GB/s 的 PCIe 3.0 标准有显著提升。

PCIe 扩展卡提供附加功能

PCIe 扩展卡用于为计算机系统添加附加功能。这些扩展卡包括网卡、声卡、USB 连接以及专用卡(例如捕获卡),后者允许从外部源录制视频和音频。

与其他外围设备互连技术相比,使用 PCIe 作为扩展卡可以实现更快、更可靠的数据传输。PCIe 4.0 扩展卡可提供高达 16GT/s 的带宽,这对于大多数应用来说已经足够了。

网络和存储解决方案中的 PCIe

PCIe 技术还用于网络和存储解决方案,以改善多个系统之间的数据传输和交换。采用 PCIe 技术的网卡可以提供更快的速度和更低的延迟,从而提高网络性能。采用 PCIe 技术的存储设备可以提供更快的数据传输速率和更低的延迟,从而实现实时数据处理。

PCIe 技术也用于服务器环境,在这些环境中,多个系统连接在一起,传输大量数据。在这些情况下,PCIe 技术为高性能网络和存储解决方案提供了带宽、可靠性和可扩展性要求。

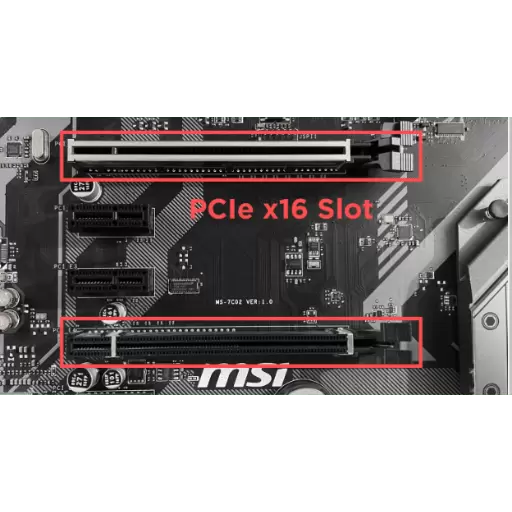

主板对 PCIe 的兼容性和支持

PCIe 技术兼容各种计算机系统,但必须注意的是,在选择组件时应考虑主板支持的 PCIe 版本。大多数现代主板都支持 PCIe 4.0,但较旧的主板可能仅支持 PCIe 3.0 或更早版本。

本文转自:https://ascentoptics.com/blog/what-is-pcie-and-how-does-it-work/
