MIPI扫盲——DCS介绍

DCS（Display Command Set）即显示（控制）命令集，是DSI协议中所使用的相关（控制）命令的一个集合，显示设备（如LCD）厂商可以选择性地部分（或全部）实现DCS文档中规定的命令。

为了便于理解下面的内容，首先介绍一下DSI的四种显示与功耗模式（Display and Power Modes）：

普通模式（Normal Mode）：显示设备的所有区域（像素点）都用来显示图像；

部分模式（Partial Mode）：显示设备只有一部分区域（像素点）用来显示图像；

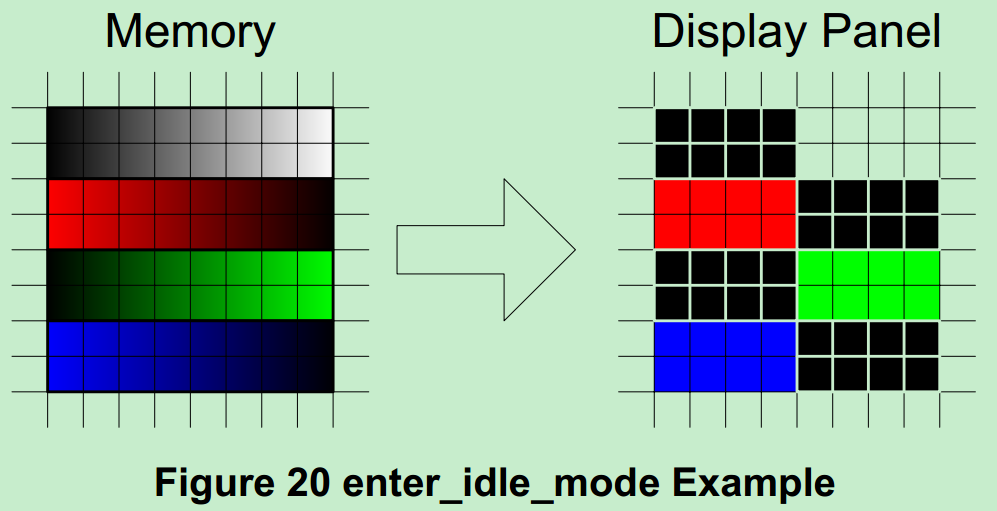

空闲模式（Idle Mode）：显示设备只是用有限数量的颜色来显示图像，即降低色彩的表示范围（在RGB格式中，就是降低RGB各个分量的表示精度）；如下图所示：

睡眠模式（Sleep Mode）：此时显示设备不显示任何数据，即处于关闭状态，但是显示接口需要保持在供电状态或者是低功耗状态；

在上一篇介绍DBI协议的文章中提到了，DBI规范定义了四种显示模块架构（Display Module Architecture）。

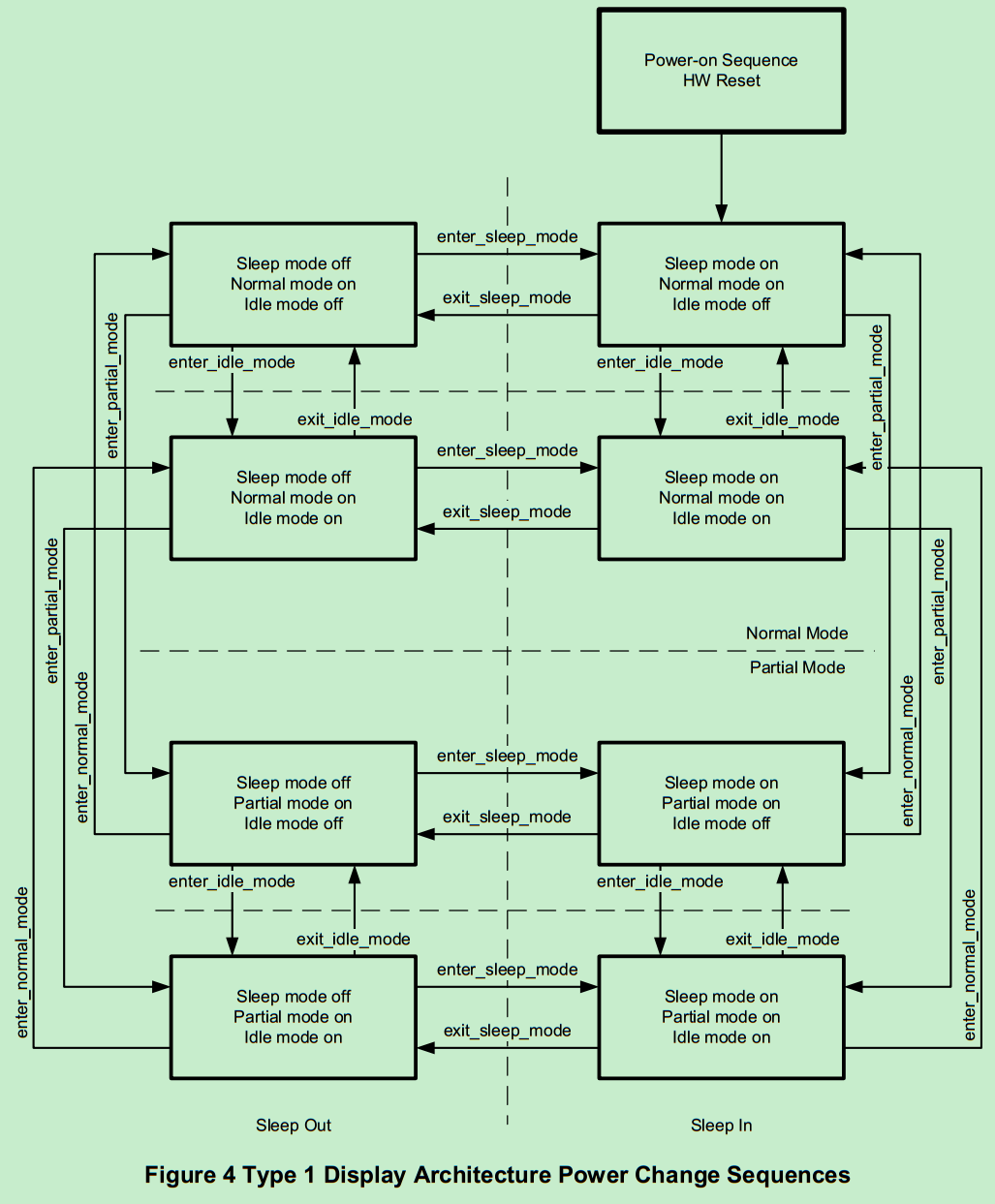

在第一种显示模块架构下，各个模式之间的状态转移图，如下图所示：

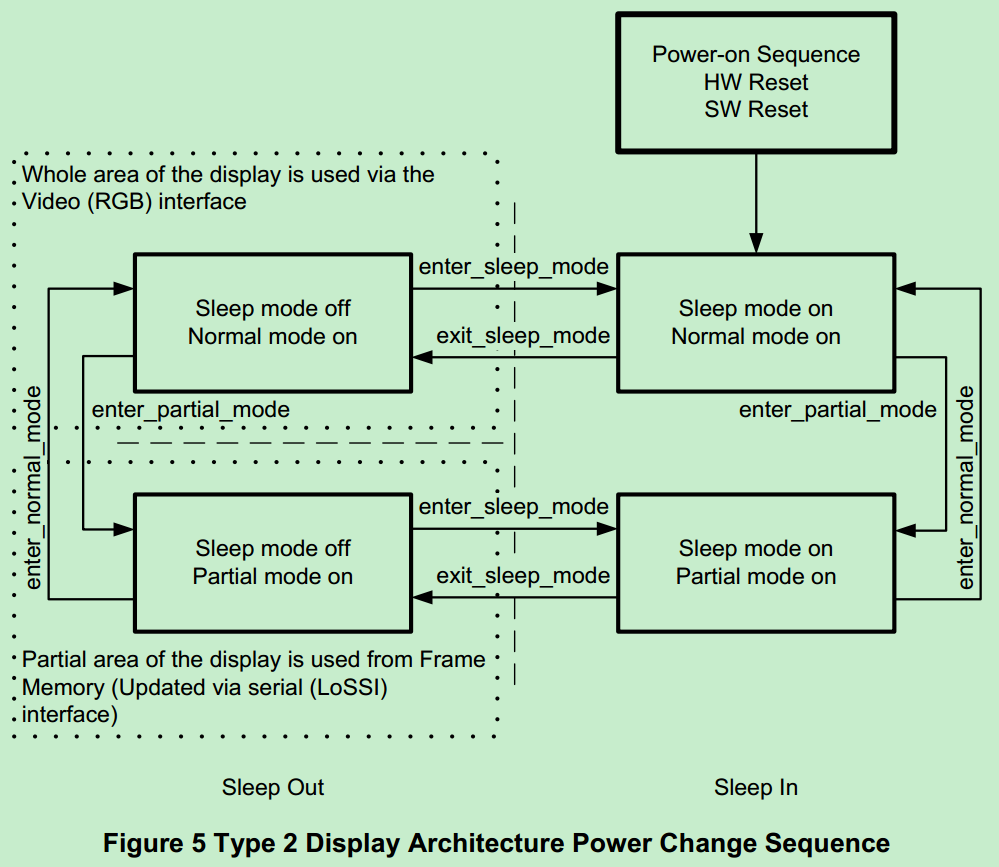

第二种为：

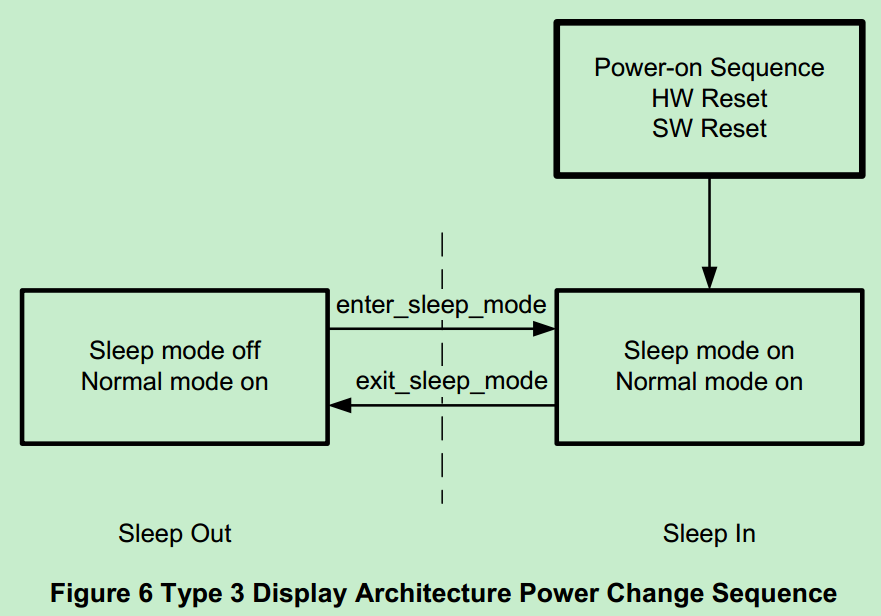

第三种为：

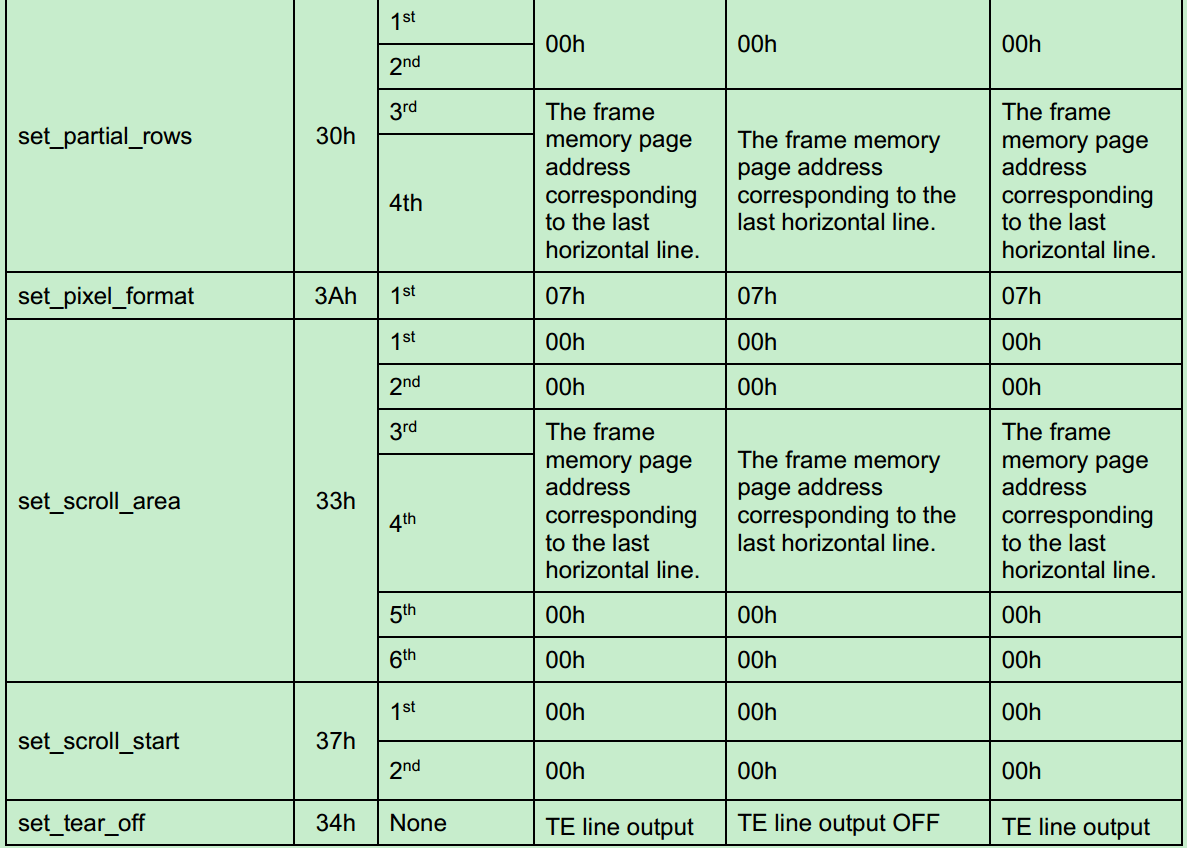

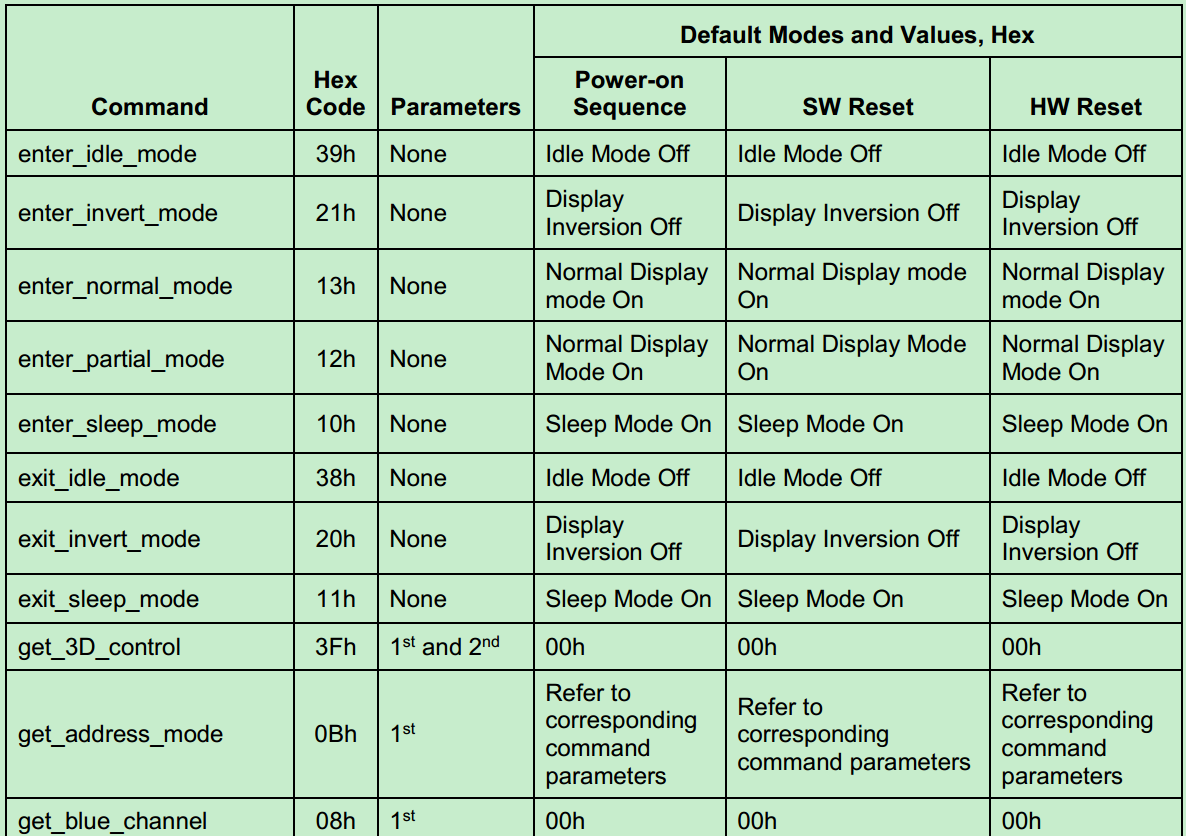

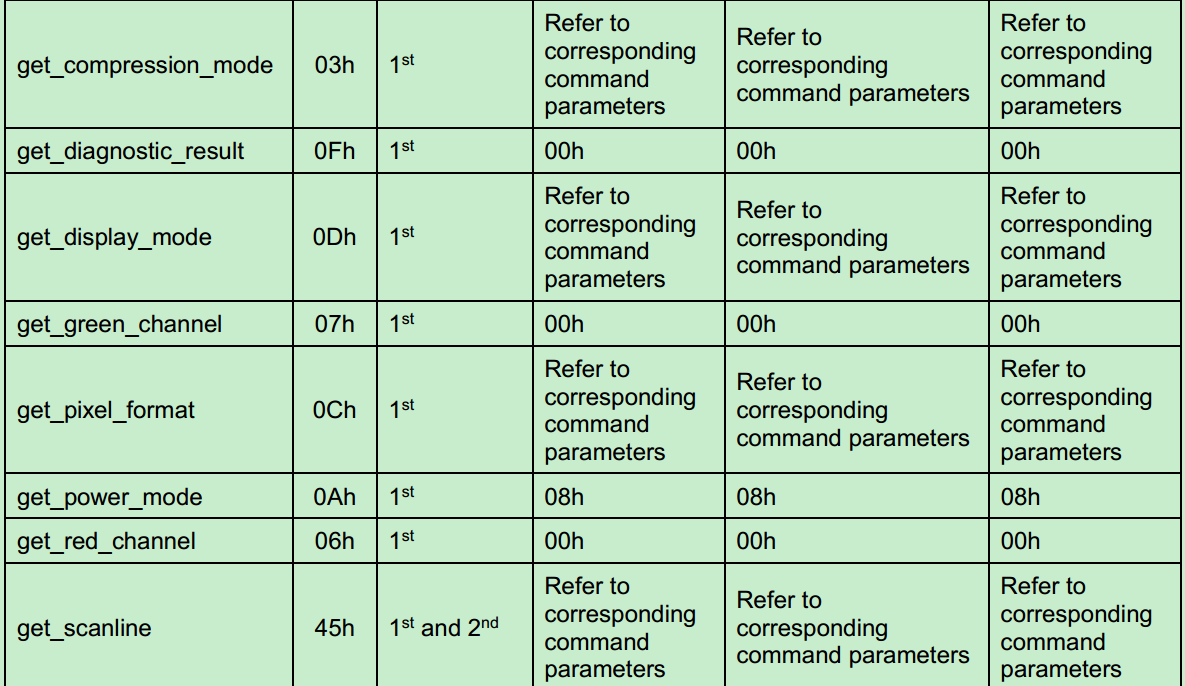

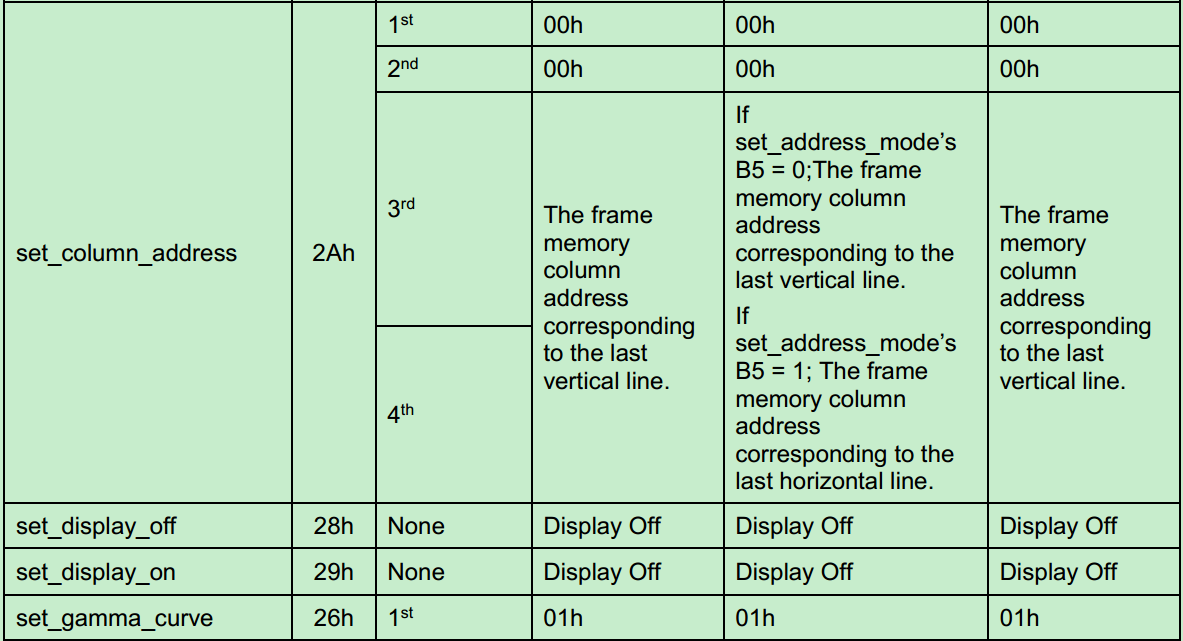

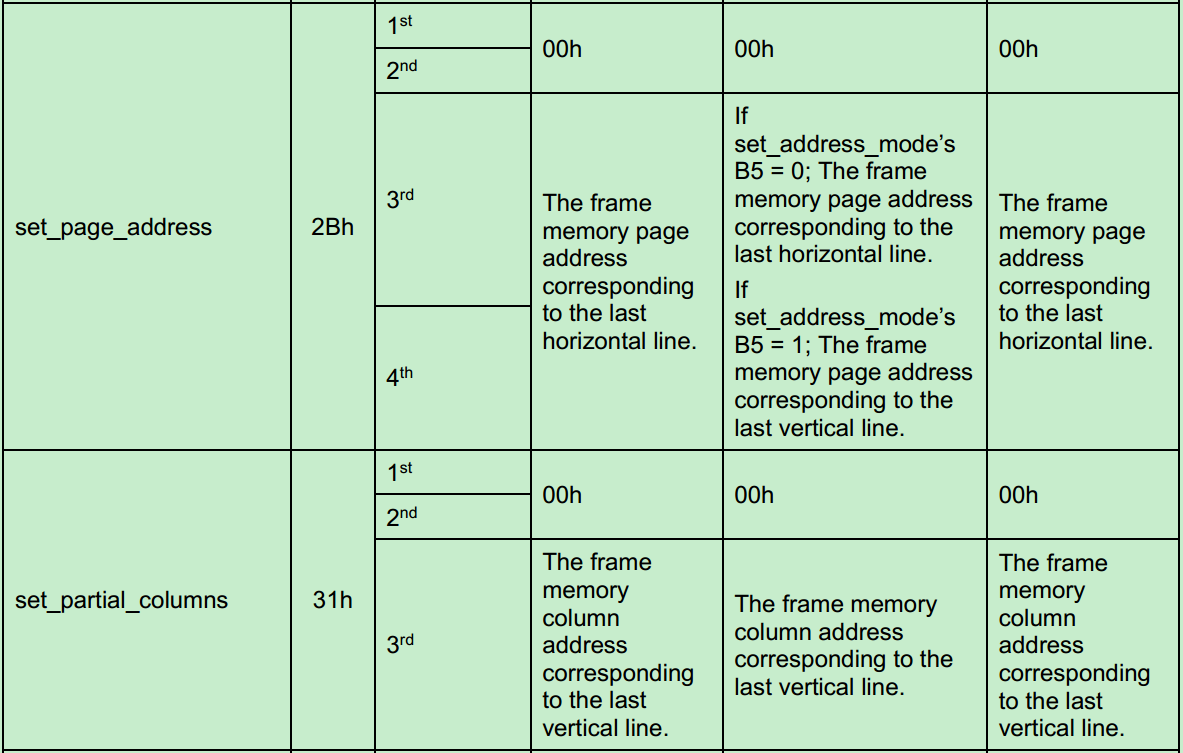

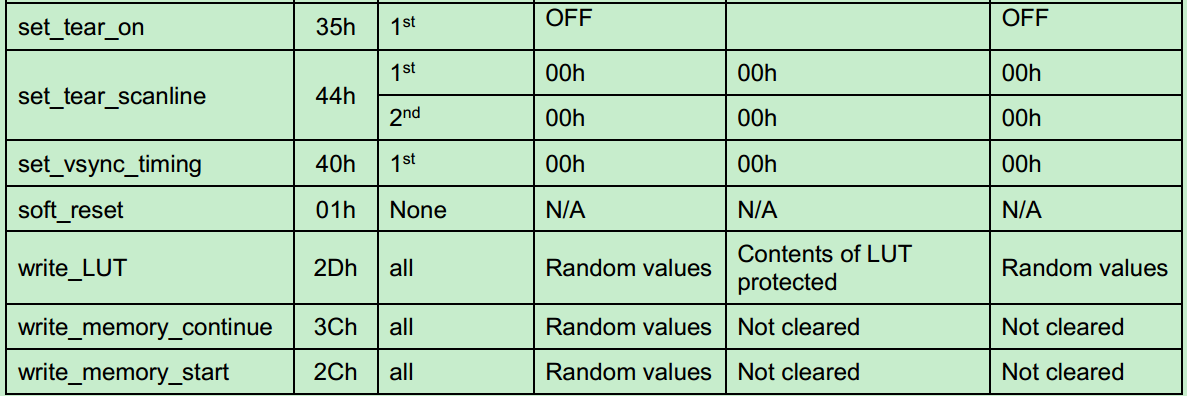

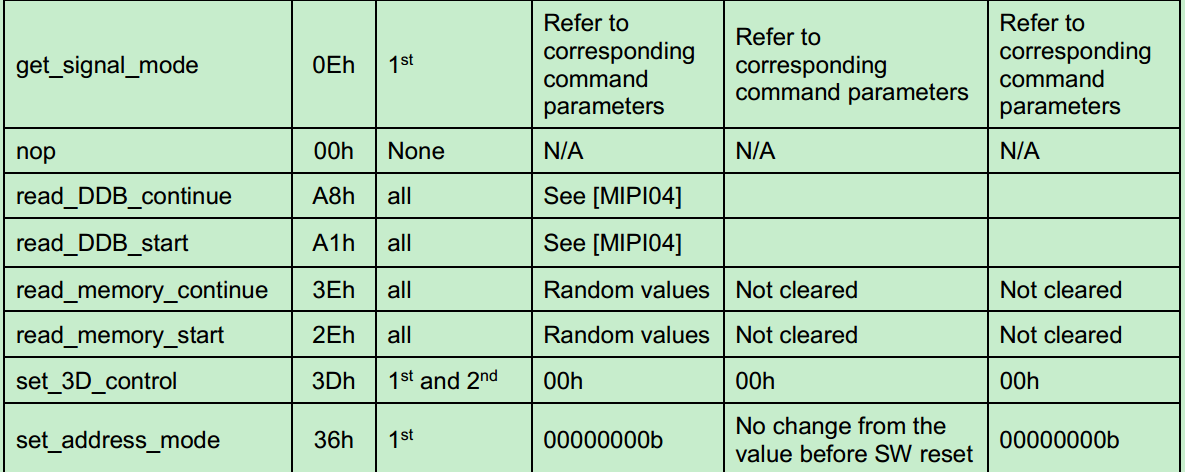

DCS一共定义了多达45个（控制）命令，具体如下：

主要参考资料：

mipi-DCS-specification-v1-2a.pdf http://files.chinaaet.com/files/blog/2019/20171113/1000019445-6364619057348172968045385.pdf
