MIPI扫盲——CSI-2介绍（四）

CSI-2协议支持三种常用的数据格式：YUV（即YCbCr），RGB和RAW（即Bayer）。

其中YUV支持Lagacy YUV420 8bit、YUV420 8bit、YUV420 10bit、YUV422 8bit和YUV422 10bit，下面将简单地介绍一下常用的Lagacy YUV420 8bit和YUV422 8bit。

YUV444，即每一个Y对应一组UV分量；YUV 422，即每两个Y共用一组UV分量；YUV 420，即每四个Y共用一组UV分量。

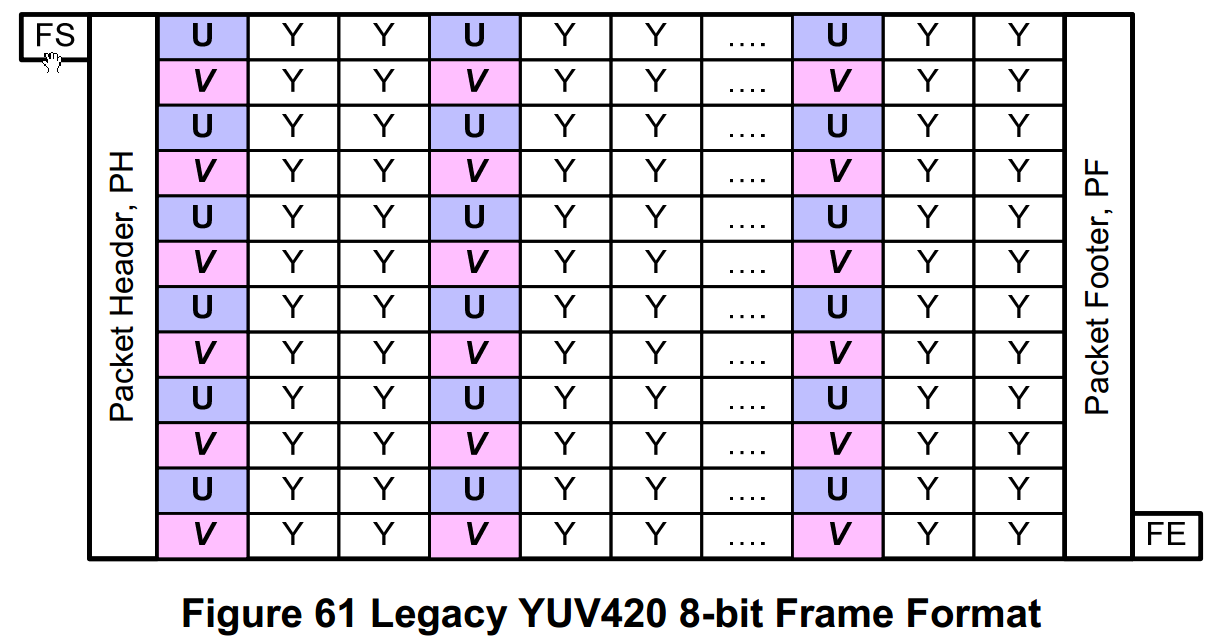

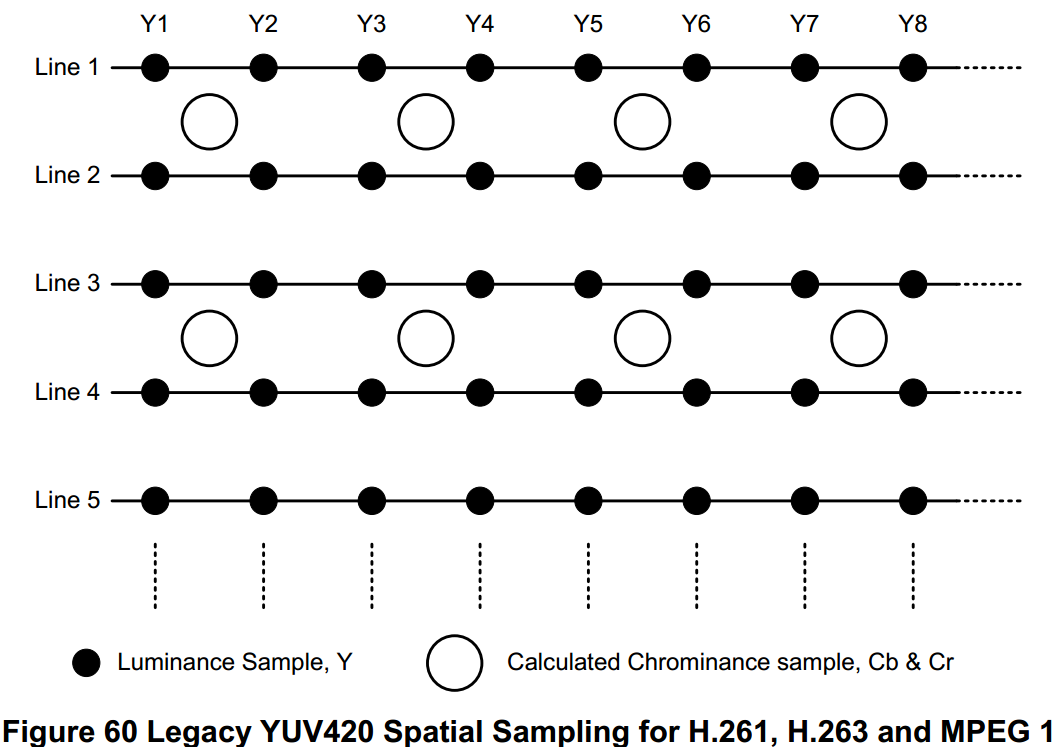

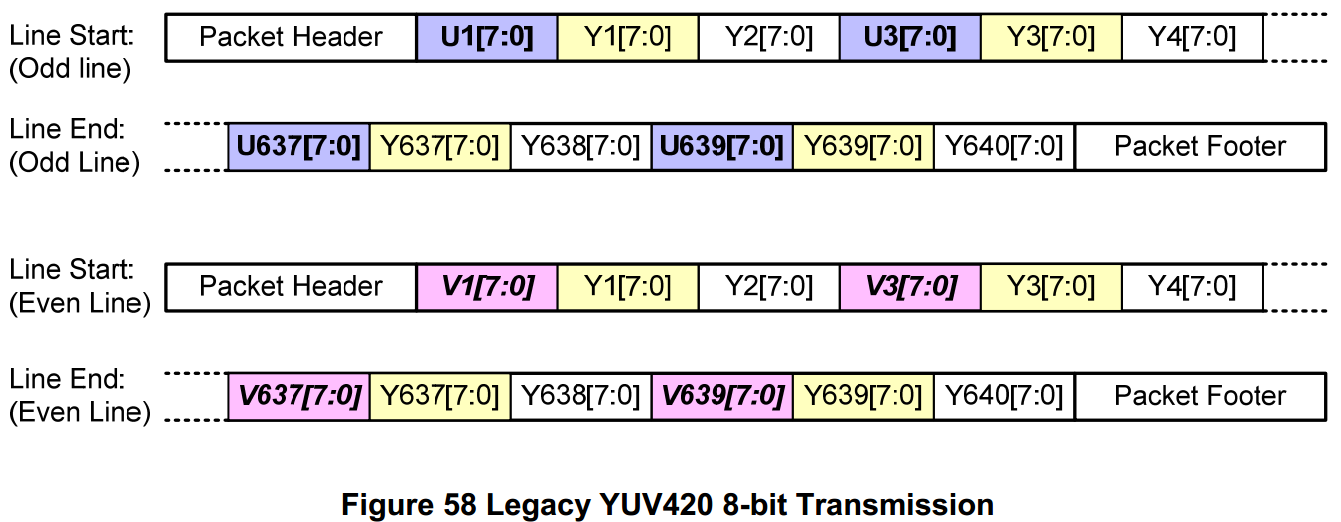

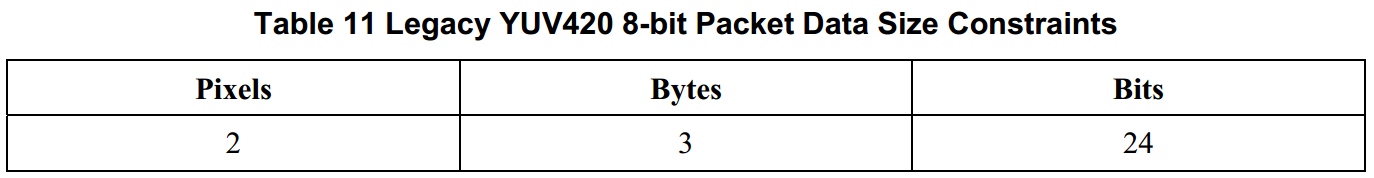

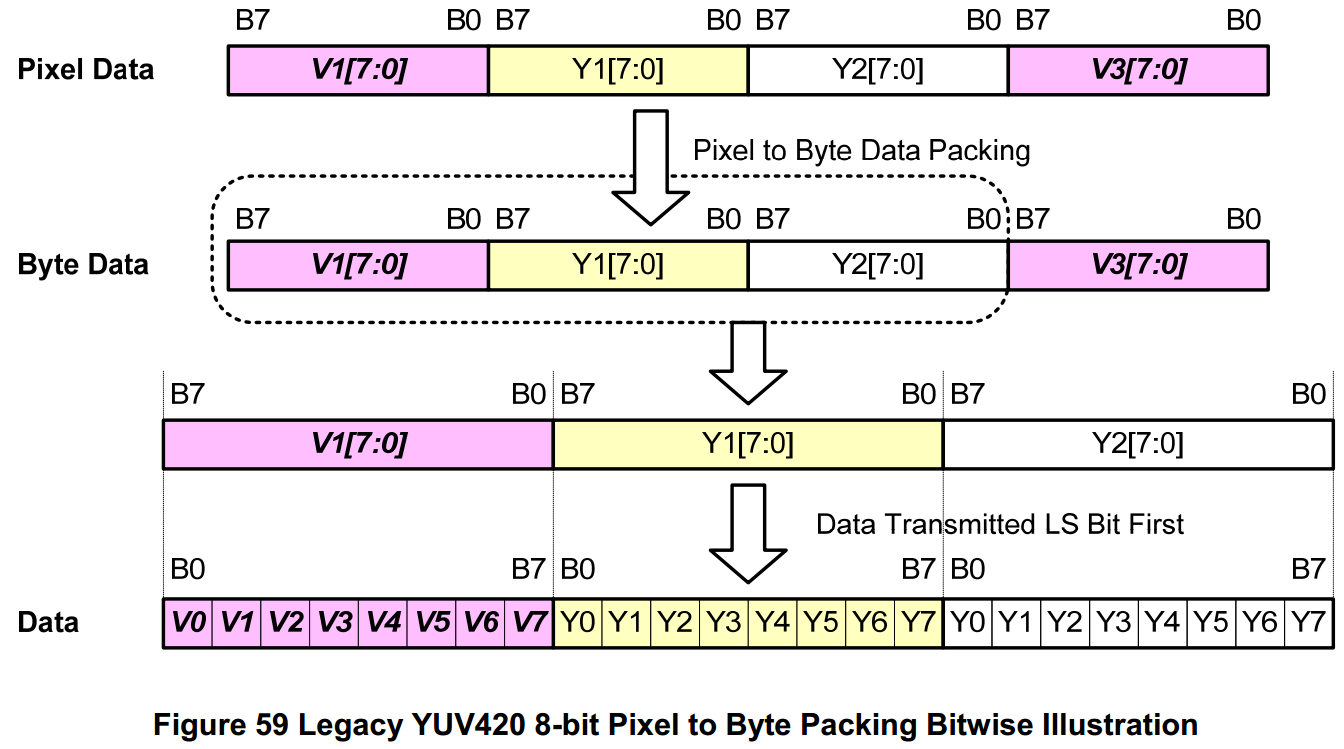

Lagacy YUV420 8bit格式

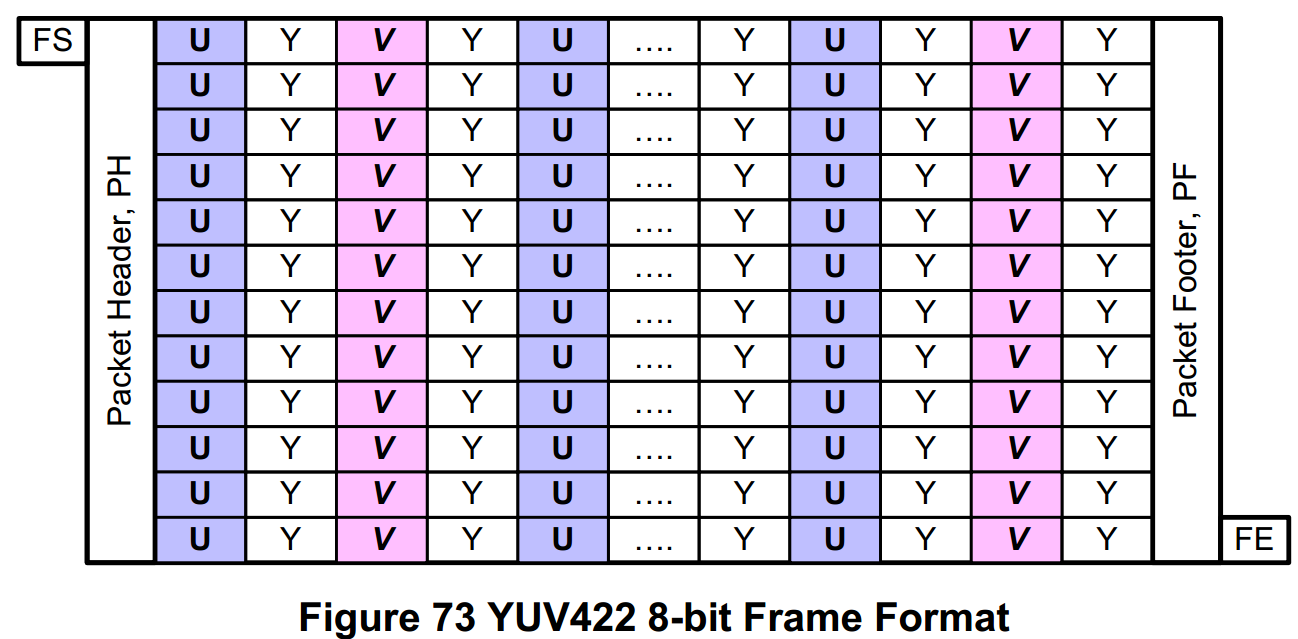

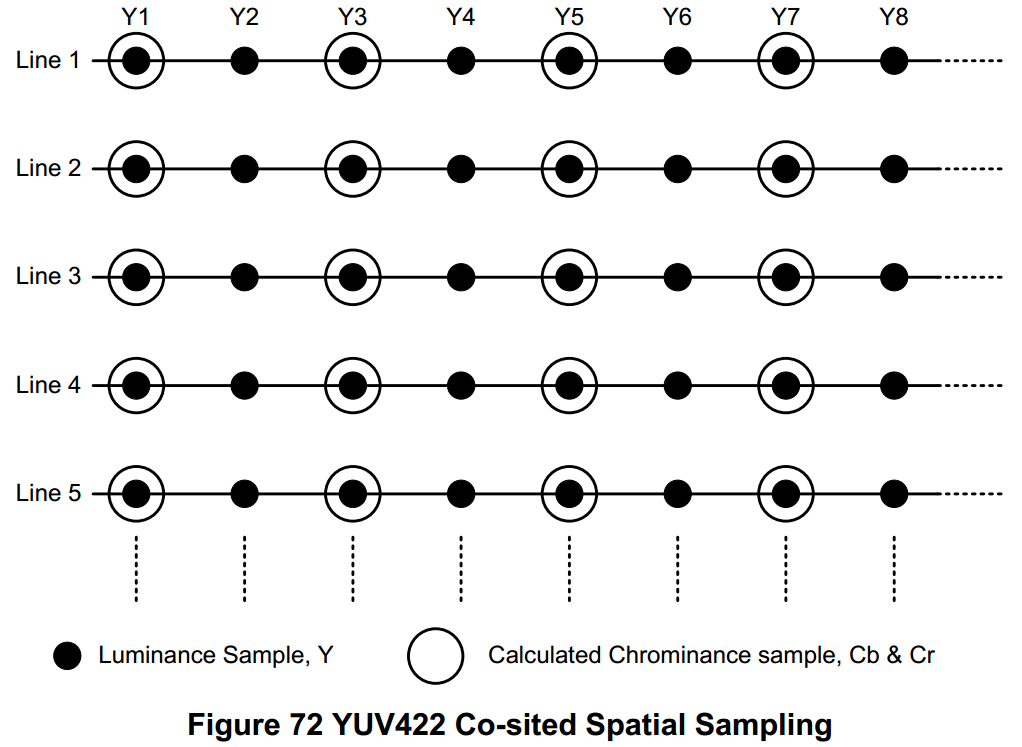

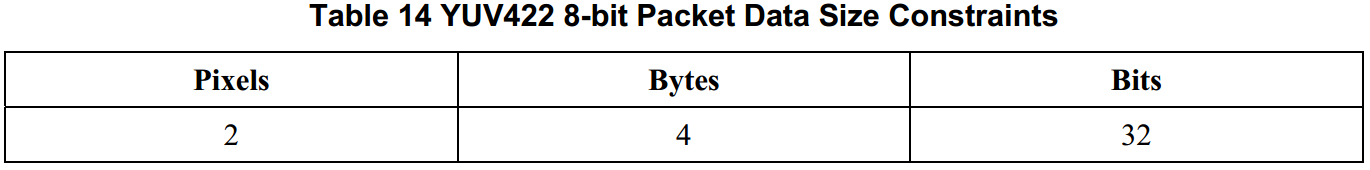

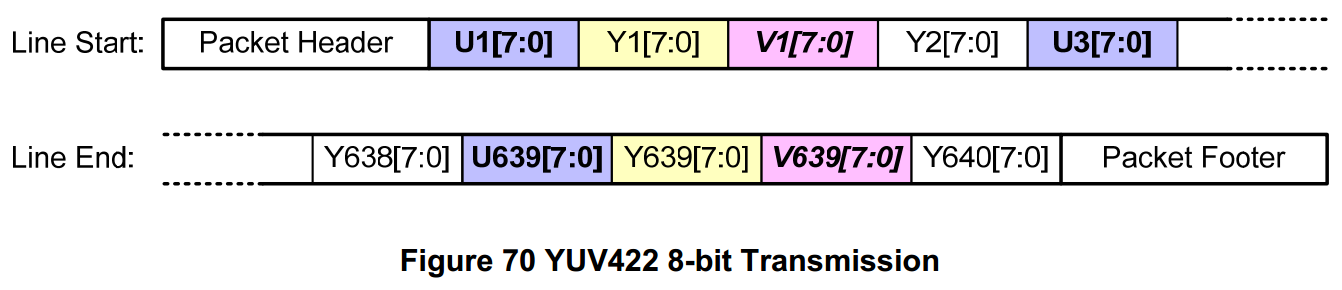

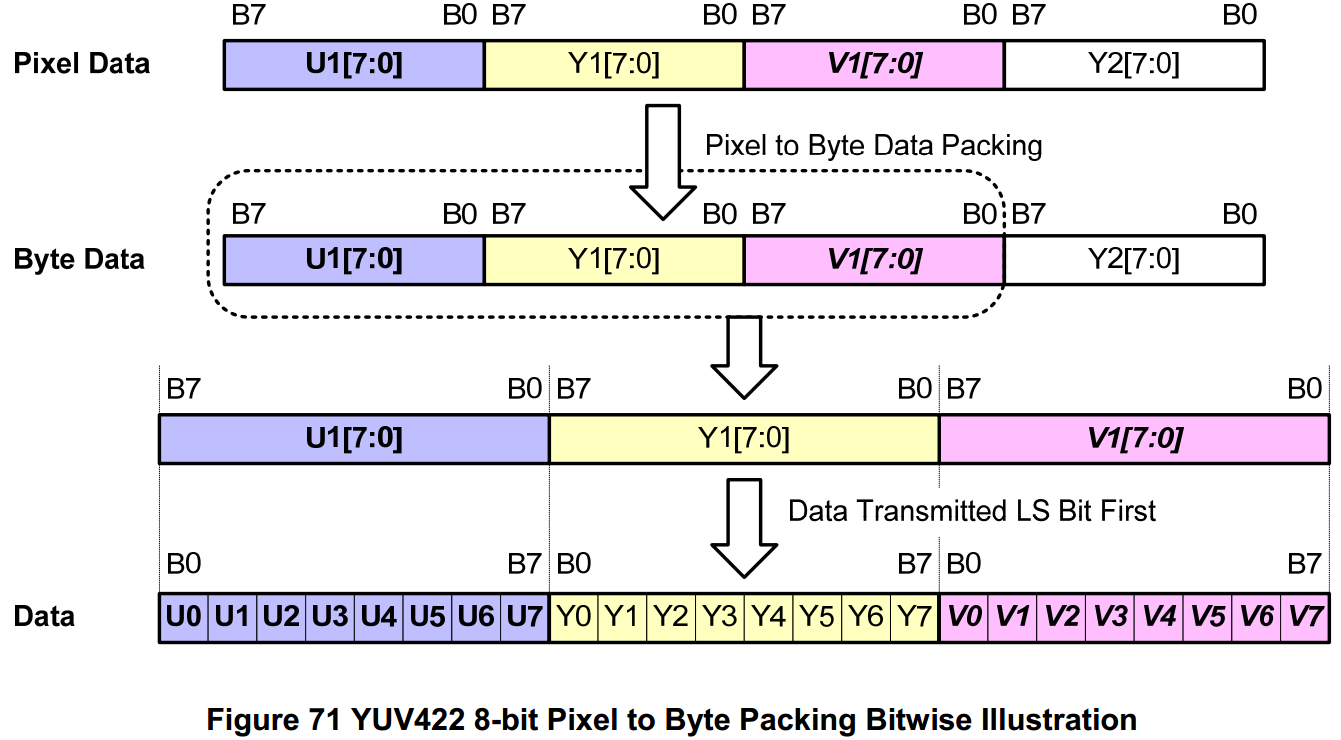

YUV422 8bit格式

而RGB格式则支持RGB888，RGB666，RGB565，RGB555，RGB444等，下面分别介绍一下常用的RGB888和RGB565.

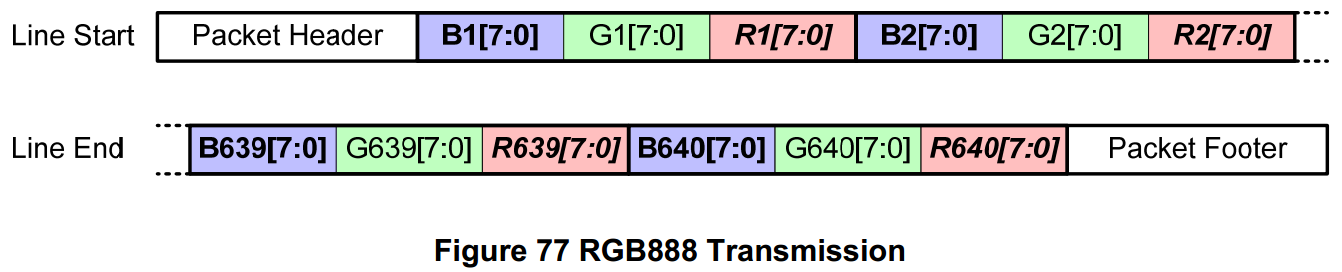

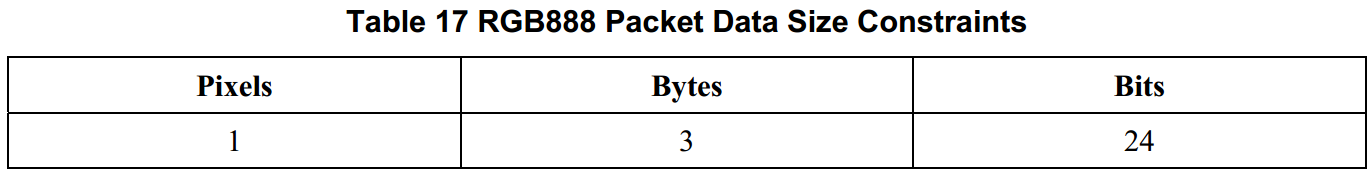

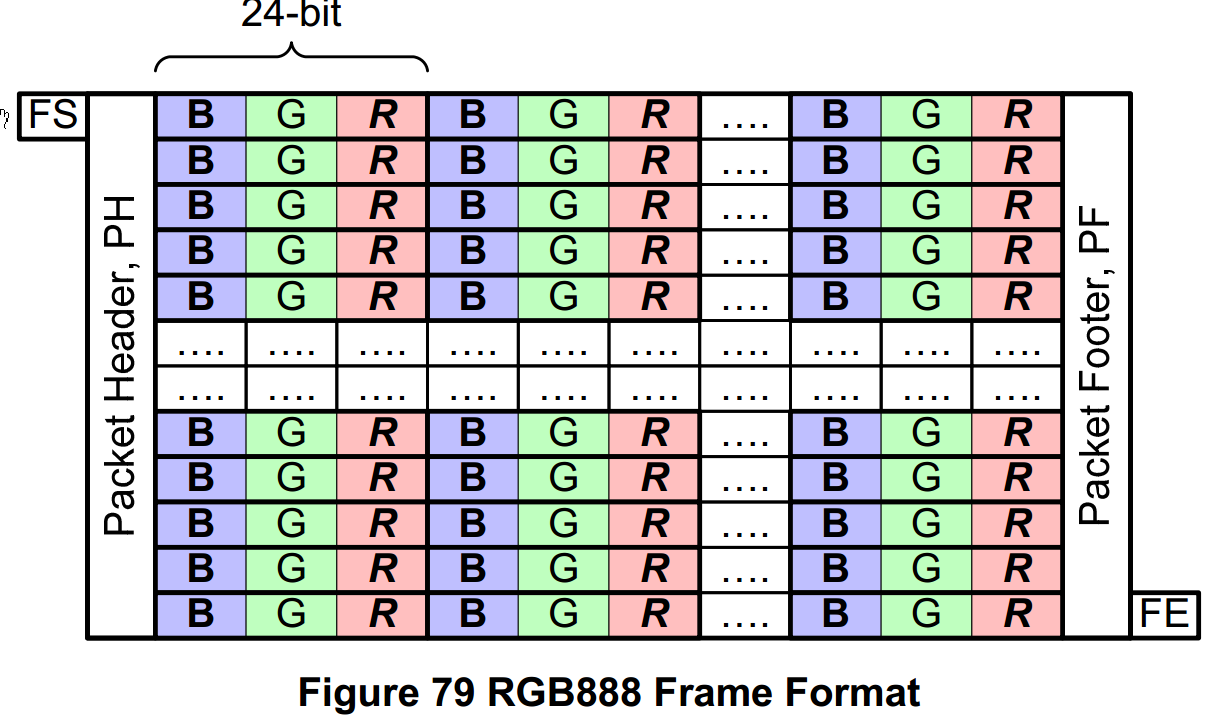

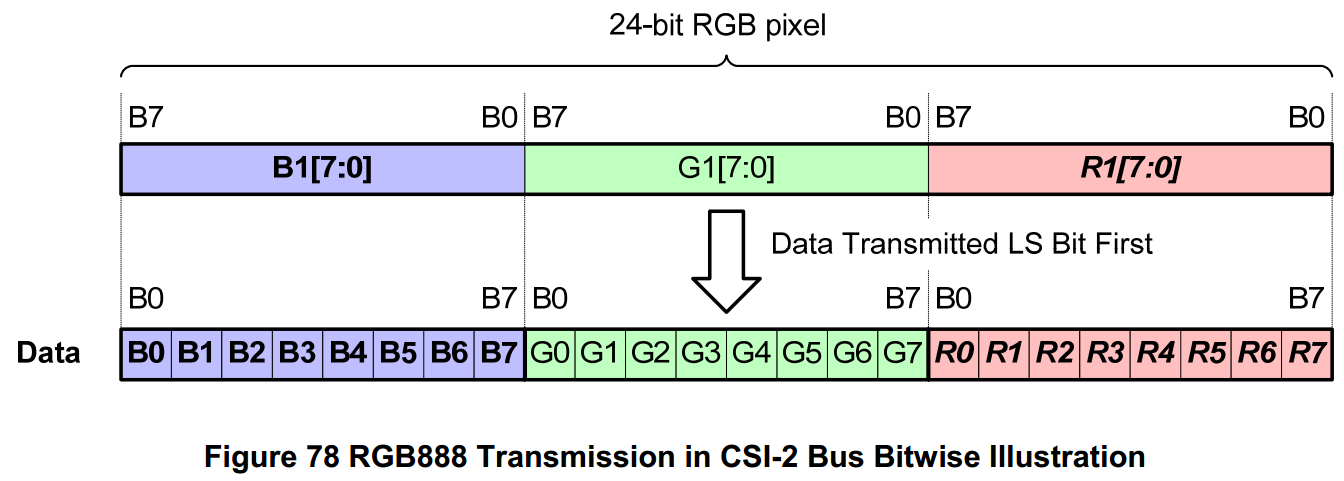

RGB888格式：

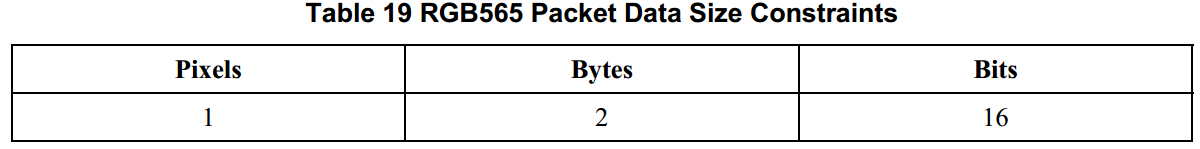

RGB565格式：

RAW格式则支持RAW6，RAW7，RAW8，RAW10，RAW12和RAW14。这里就不详细介绍了，有兴趣的可以直接查阅MIPI CSI-2的协议规范文档。
