MIPI扫盲——Lattice CrossLink介绍

2024-06-27 15 0

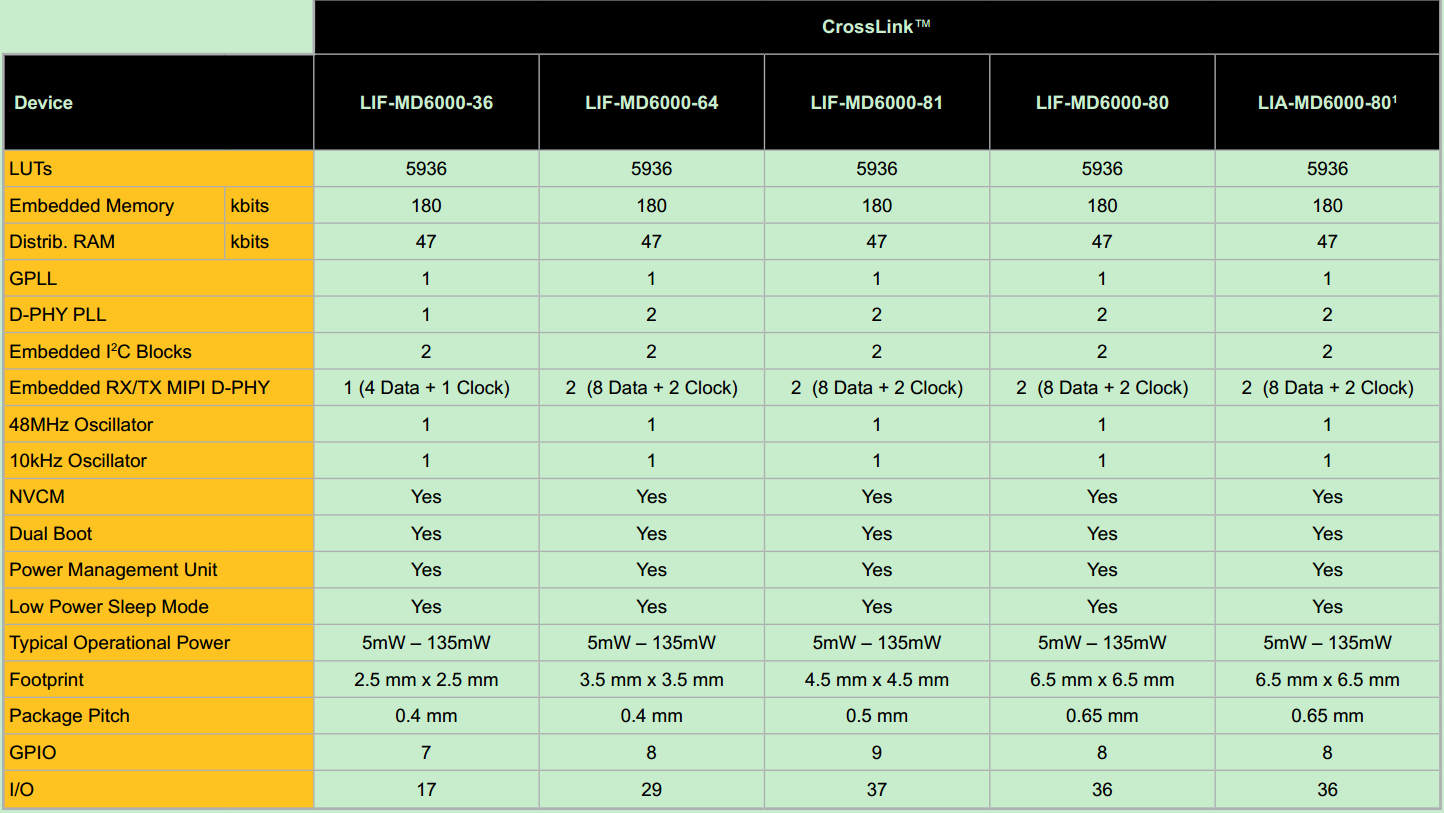

CrossLink是Lattice公司近期发布的一款主要面向MIPI接口的,采用40nm工艺制造的FPGA。CrossLink内部拥有1个或者2个MIPI D-PHY的硬核(还可以再使用Soft Core IP再实现一个或多个D-PHY),并支持MIPI DPI、MIPI DBI、MIPI DSI、MIPI CSI-2、SLVS200、SubLVDS、HiSPi、CMOS camera接口等多种协议或者接口,可以轻松地完成视频桥接、预处理或者接口转换等任务。具体如下图所示:
152829548744

或者参考Lattice官网相关介绍:http://www.latticesemi.com/en/Products/FPGAandCPLD/CrossLink.aspx

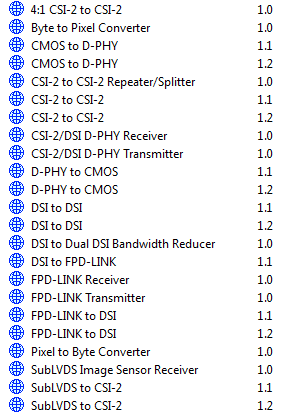

此外,Lattice还提供了很多的IP和参考设计:

152836942949

下面简单地介绍其中的几个参考设计:

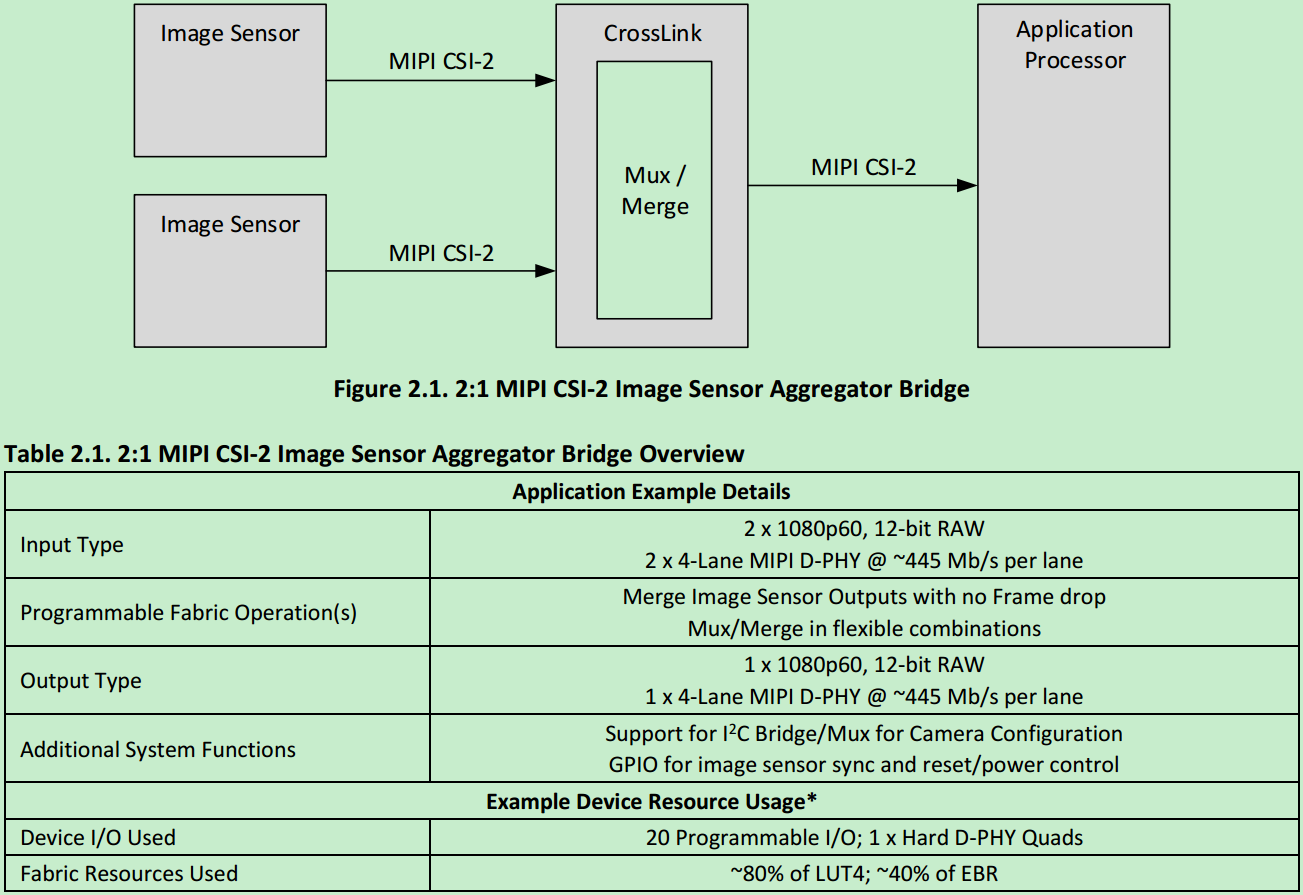

1、2:1 MIPI CSI-2 Image Sensor Aggregator Bridge
152845379114

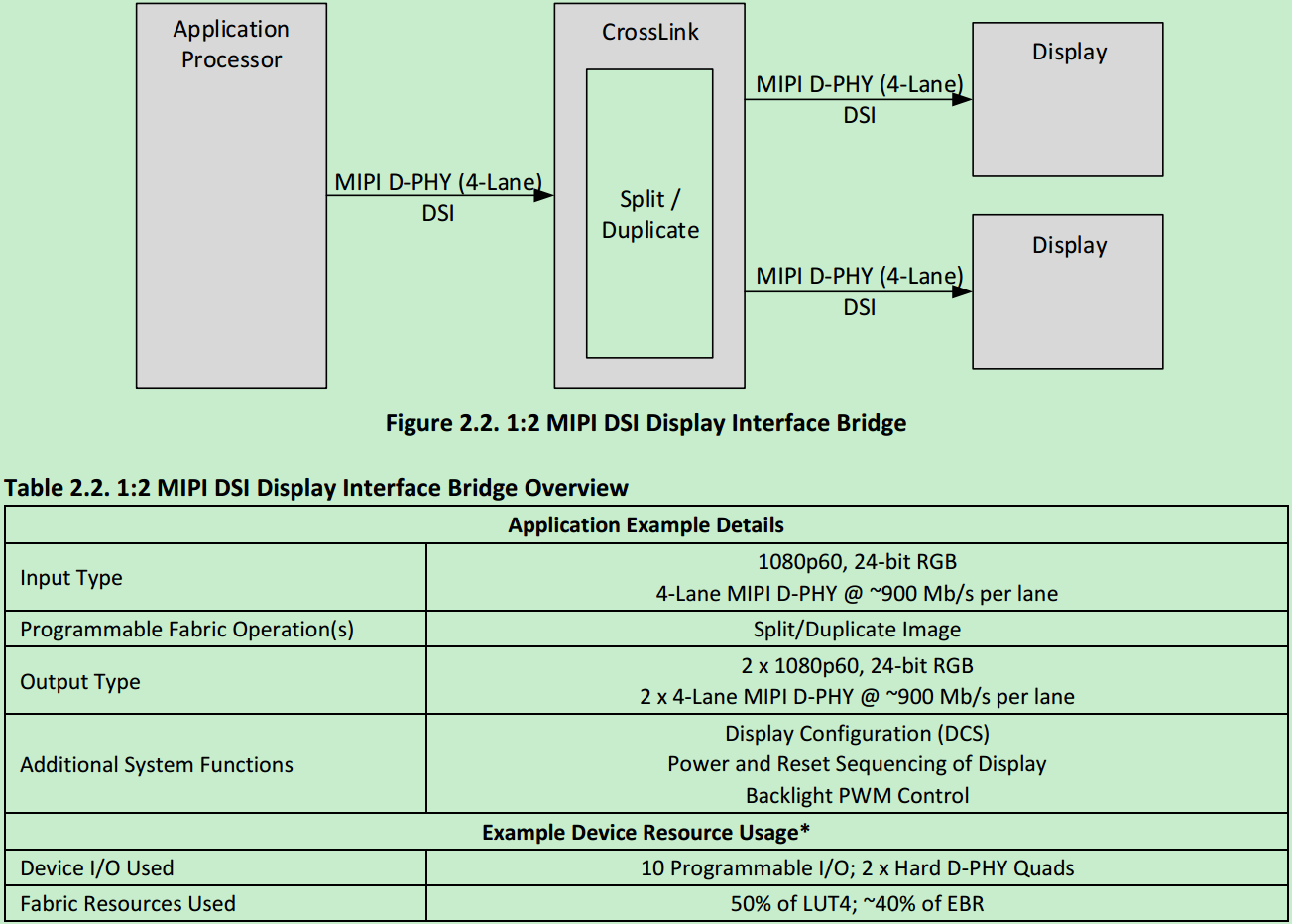

2、1:2 MIPI DSI Display Interface Bridge
152853931991

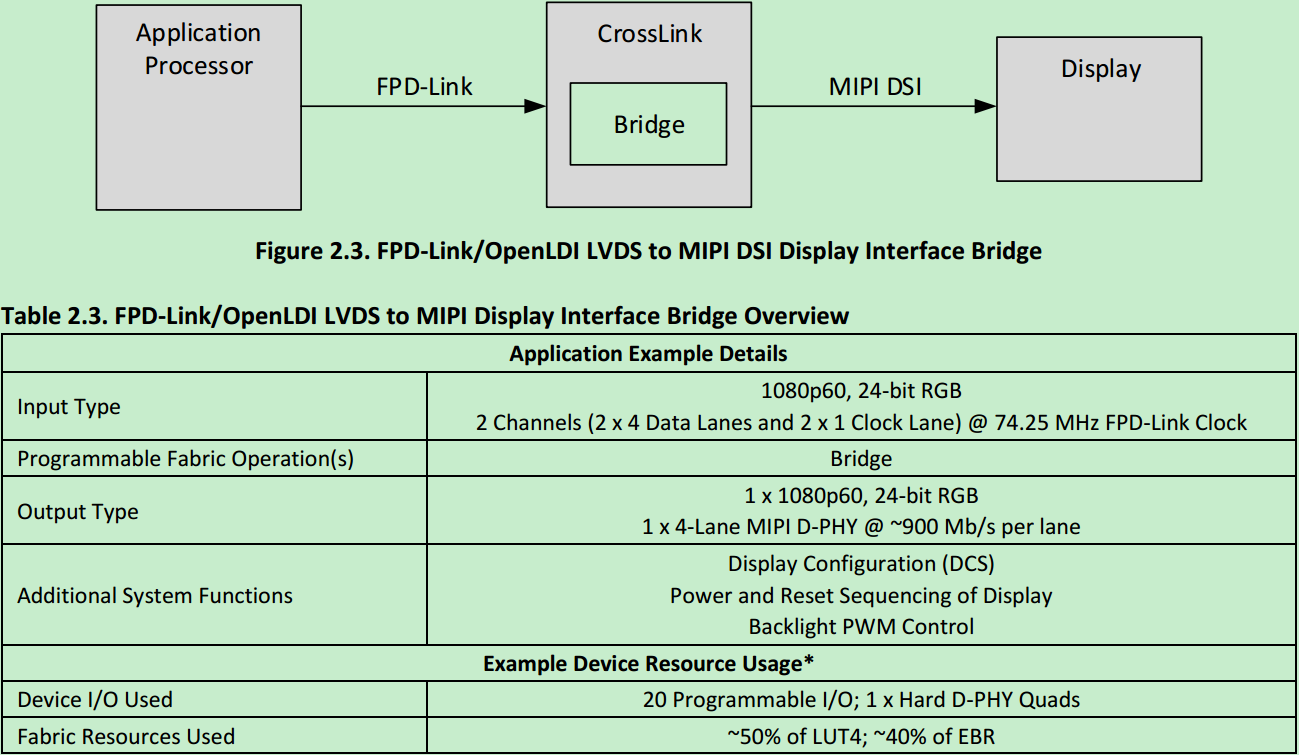

3、FPD-Link/OpenLDI LVDS to MIPI DSI Display Interface Bridge
15290373081

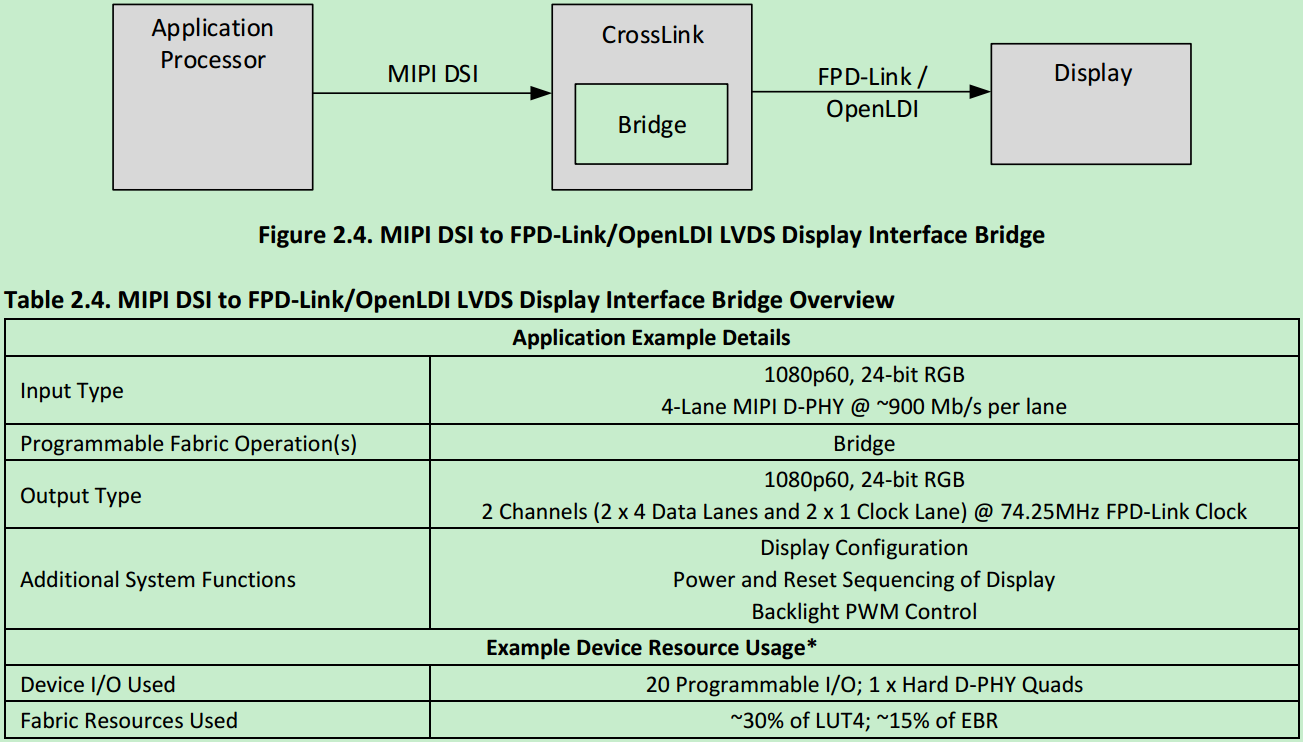

4、MIPI DSI to FPD-Link/OpenLDI LVDS Display Interface Bridge
152911910351

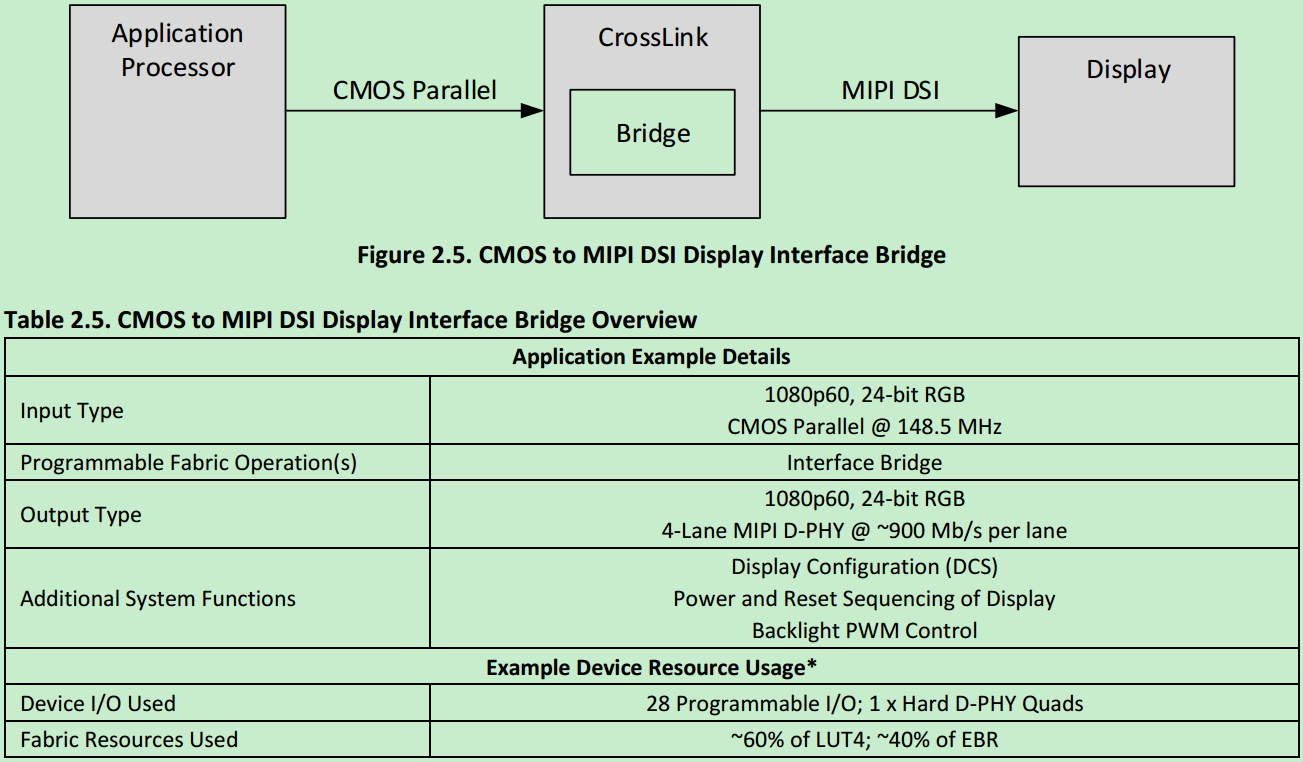

5、CMOS to MIPI DSI Display Interface Bridge

15292063239

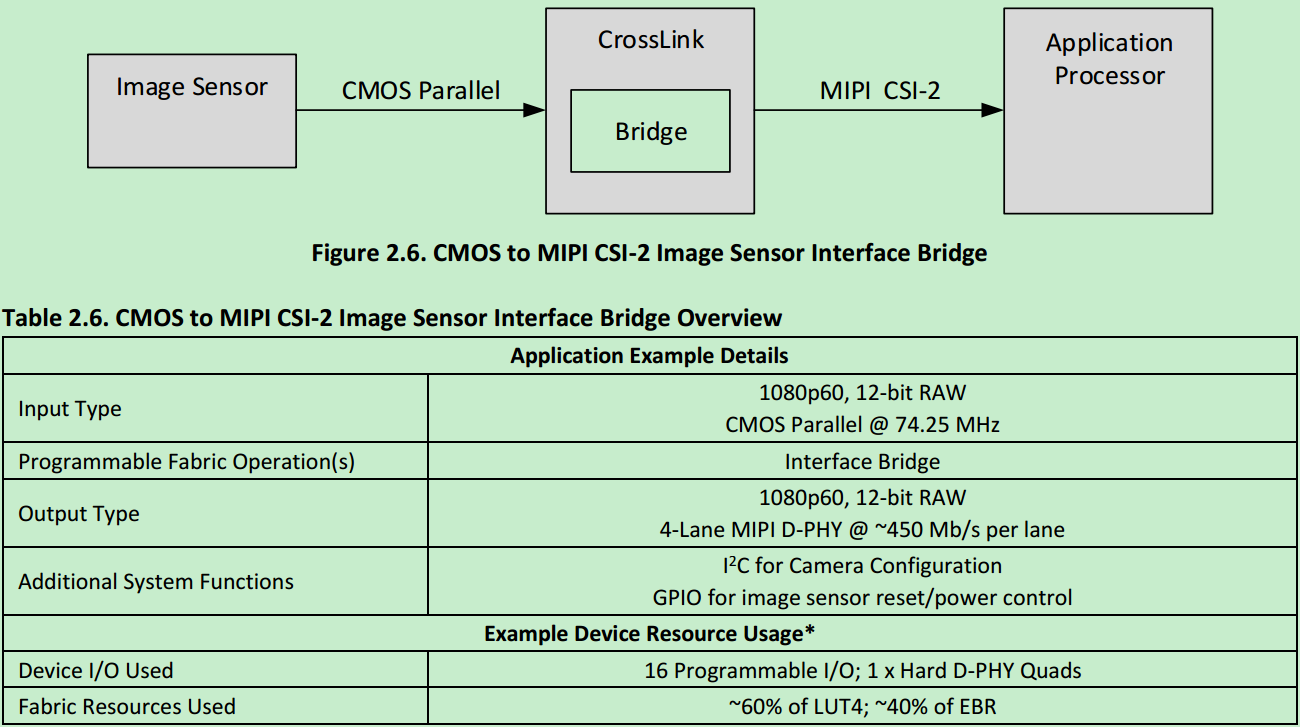

6、CMOS to MIPI CSI-2 Image Sensor Interface Bridge
152929166202

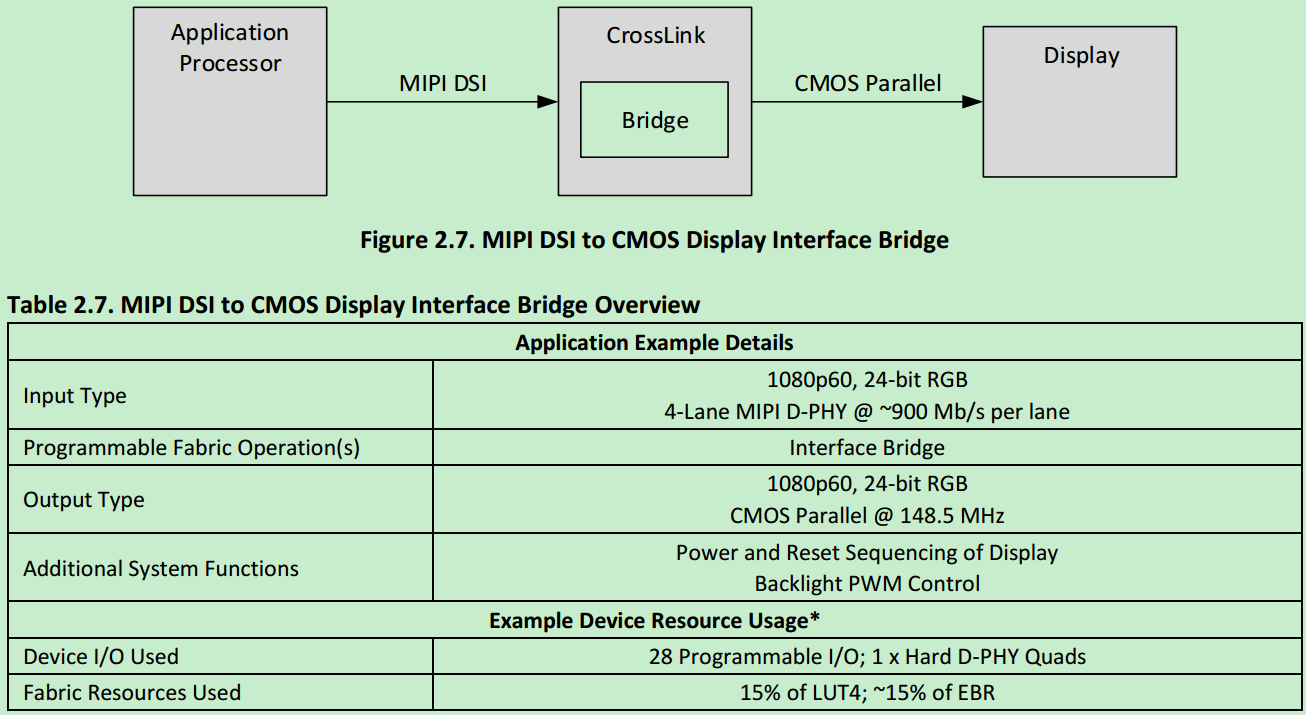

7、MIPI DSI to CMOS Display Interface Bridge
152938421366

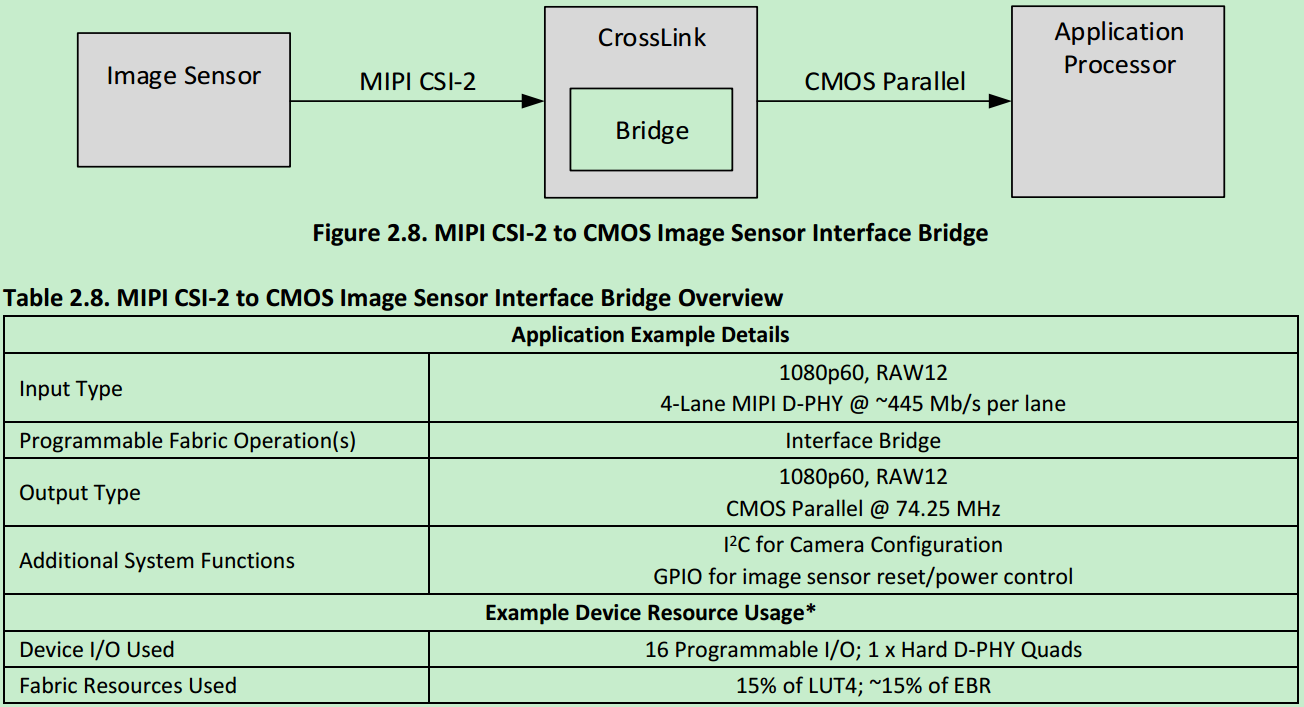

8、MIPI CSI-2 to CMOS Image Sensor Interface Bridge
152946466519

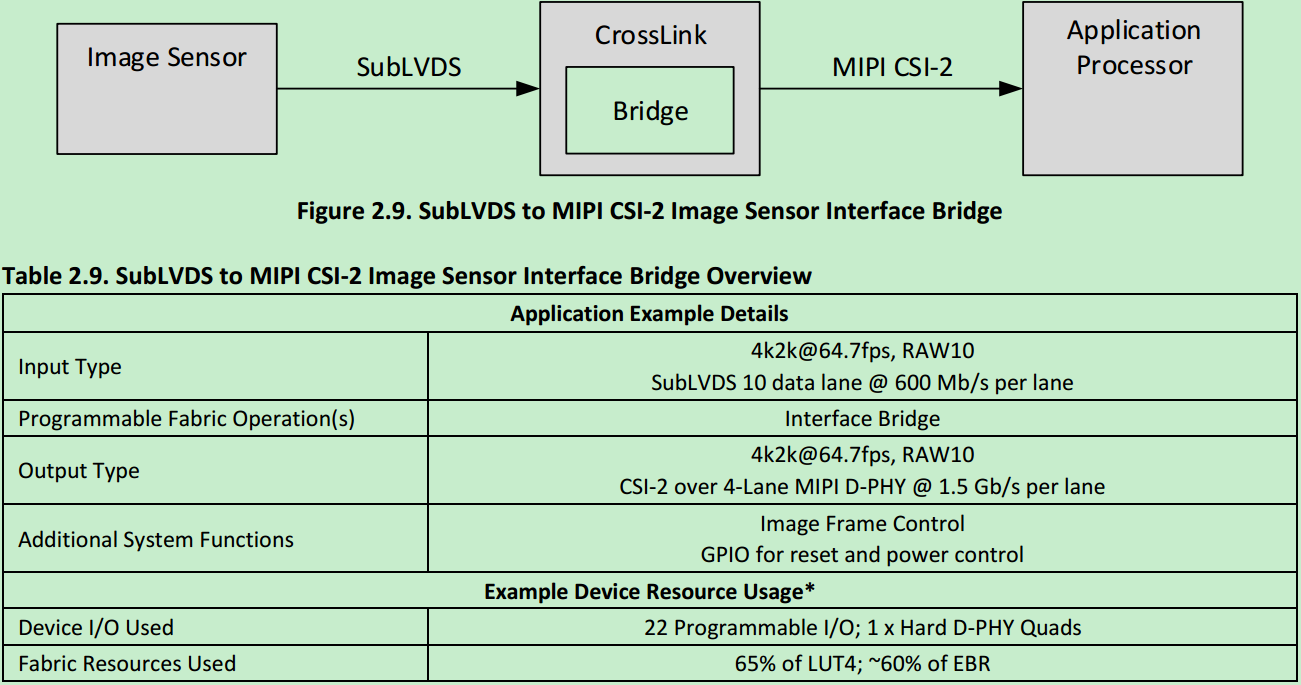

9、SubLVDS to MIPI CSI-2 Image Sensor Interface Bridge
152956419183
