MIPI扫盲——D-PHY v1.2相对于v1.1的新特性（HS-Deskew）

MIPI D-PHY v1.2相对于之前介绍的v1.1变化不大，主要是速率从1.5Gbps/Lane提升到了2.5Gbps/Lane，同时新增了Calibration功能，用于HS-Deskew。

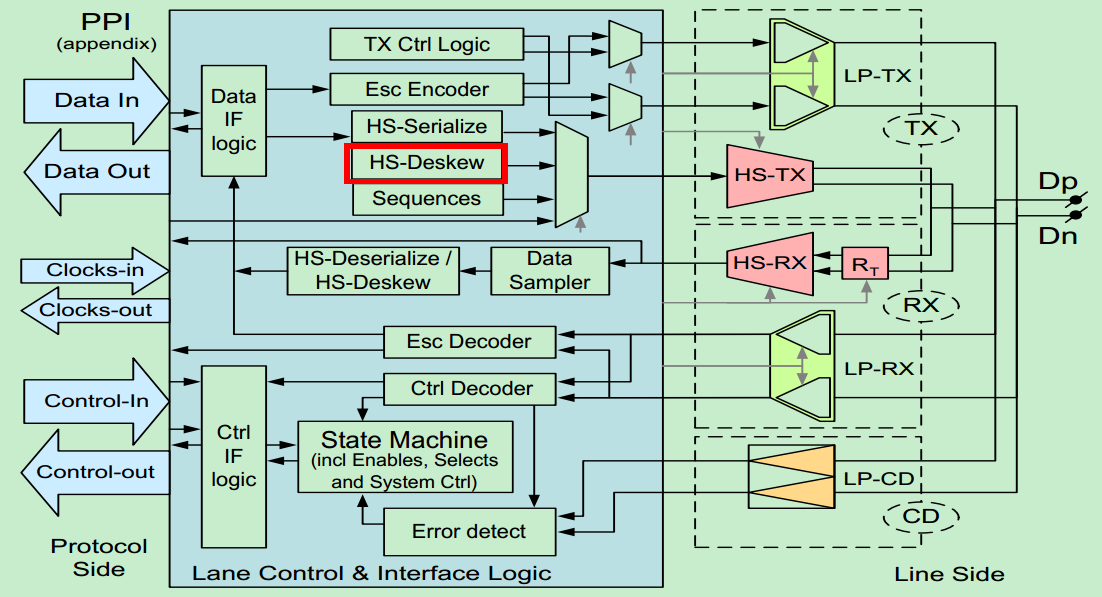

D-PHY v1.2的Architecture如下图所示，其中红色框框圈出来的便是新增加的HS-Deskew功能：

HS-Deskew主要用于消除时钟和数据Lane之间可能存在的相位差。Spec规定当速率大于1.5Gbps时，Rx必须先通过Tx发送的deskew burst完成初始化，才能进行数据接收。如果速率低于或等于1.5Gbps时，HS-Deskew是可选的。一旦链路的速率发生了变化，并且变化之后的速率大于1.5Gbps，则必须重新进行HS-Deskew操作。此外，还可以进行周期性的deskew，当然这也是可选的。也可以选择，每次从ULPS状态切换成HS状态时，都进行deskew操作。

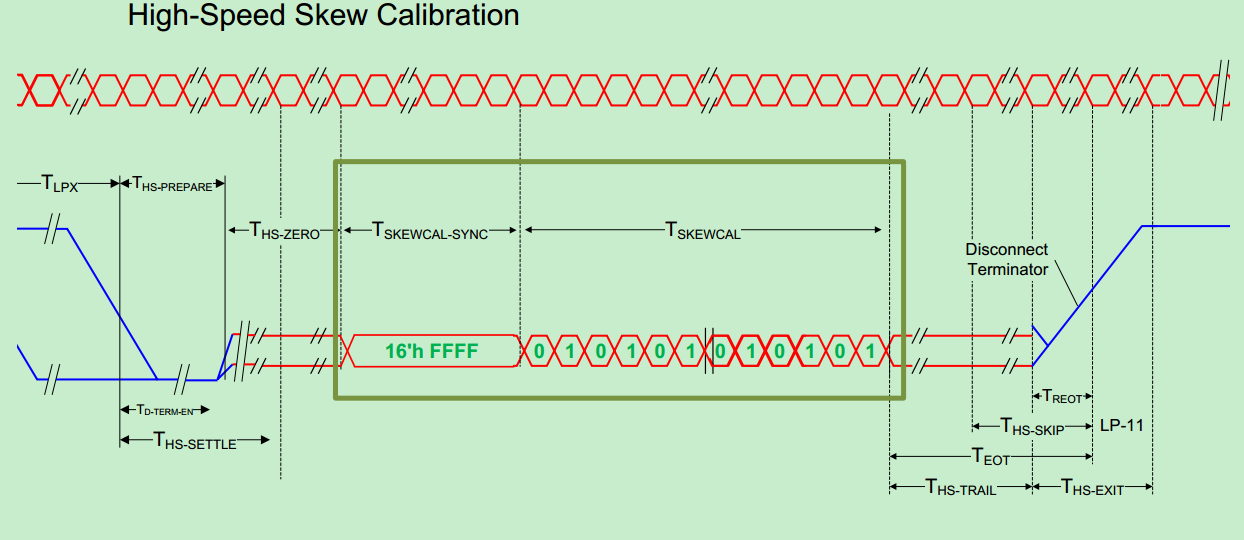

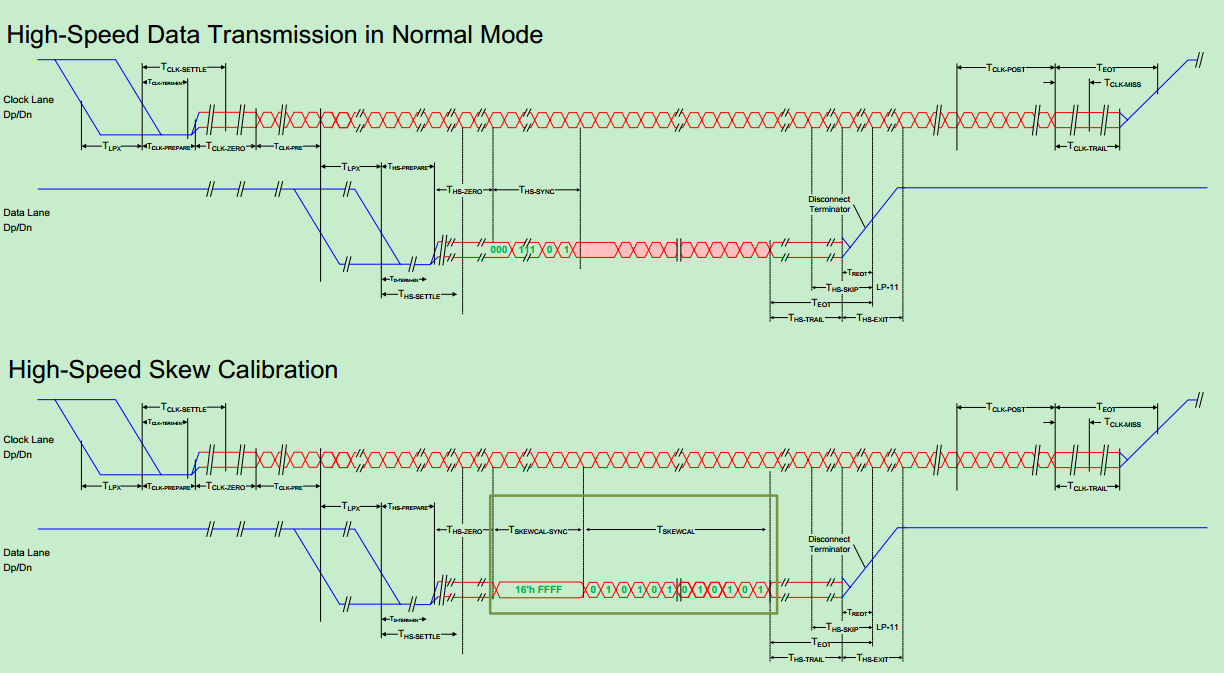

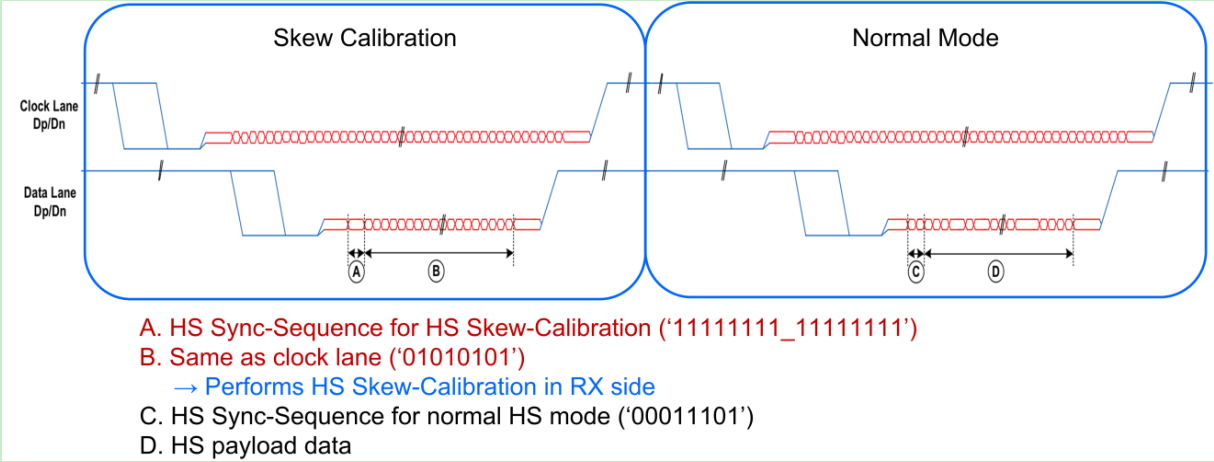

Skew calibration操作如下图所示，其中010101011010……数据至少持续2^15UI（初始化时）或者2^10UI（周期性deskew）。

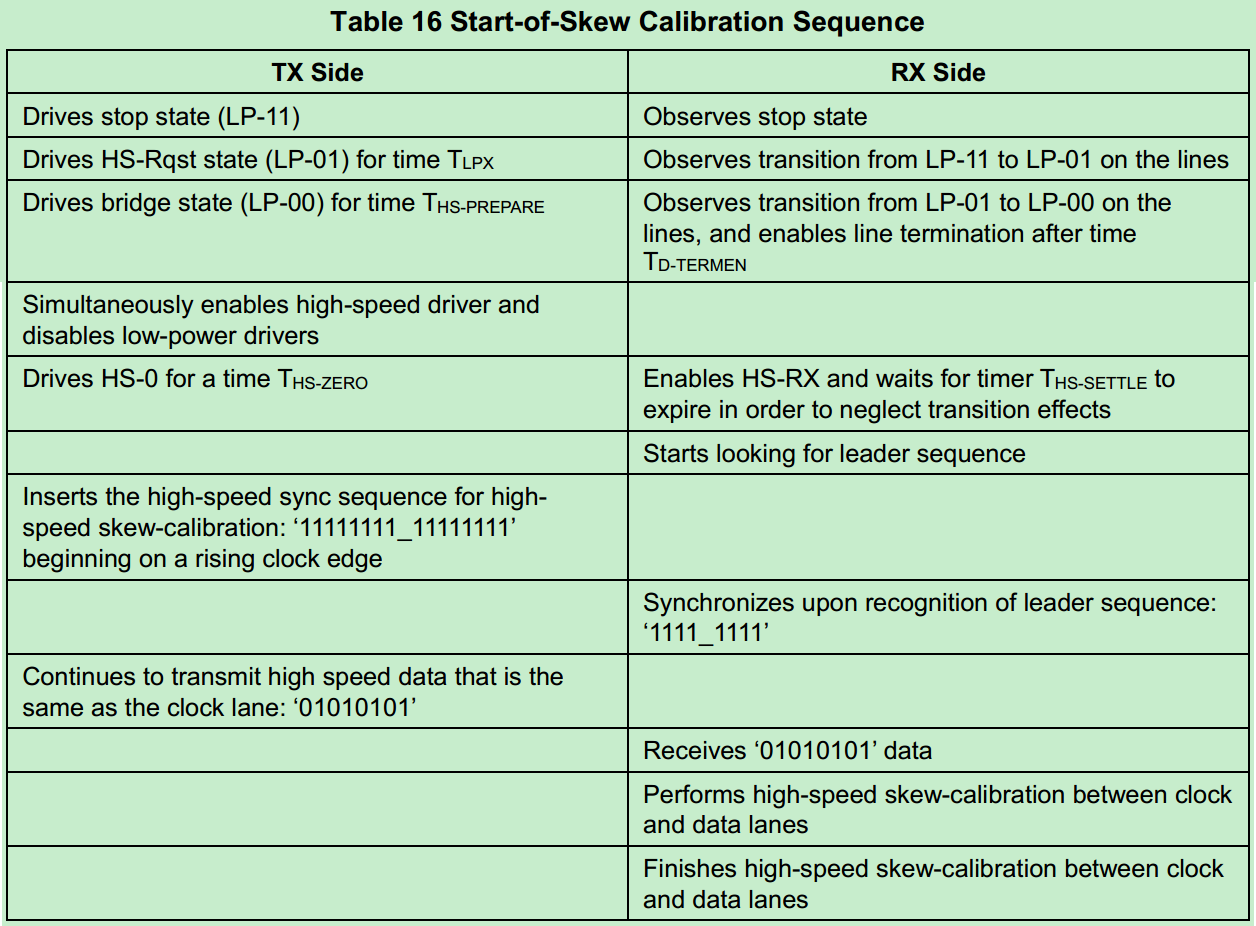

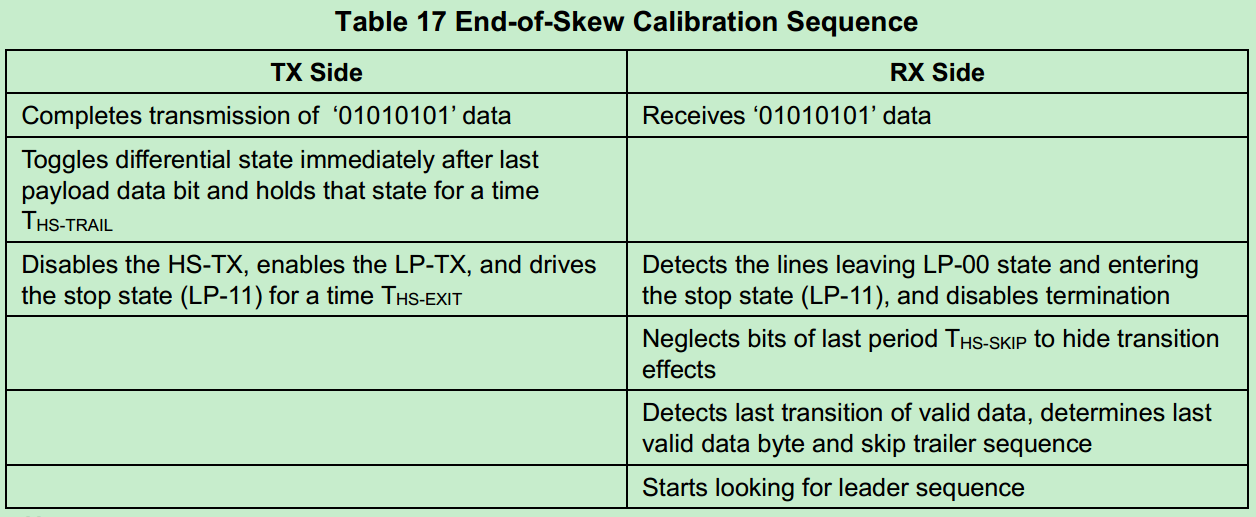

具体操作流程如下：

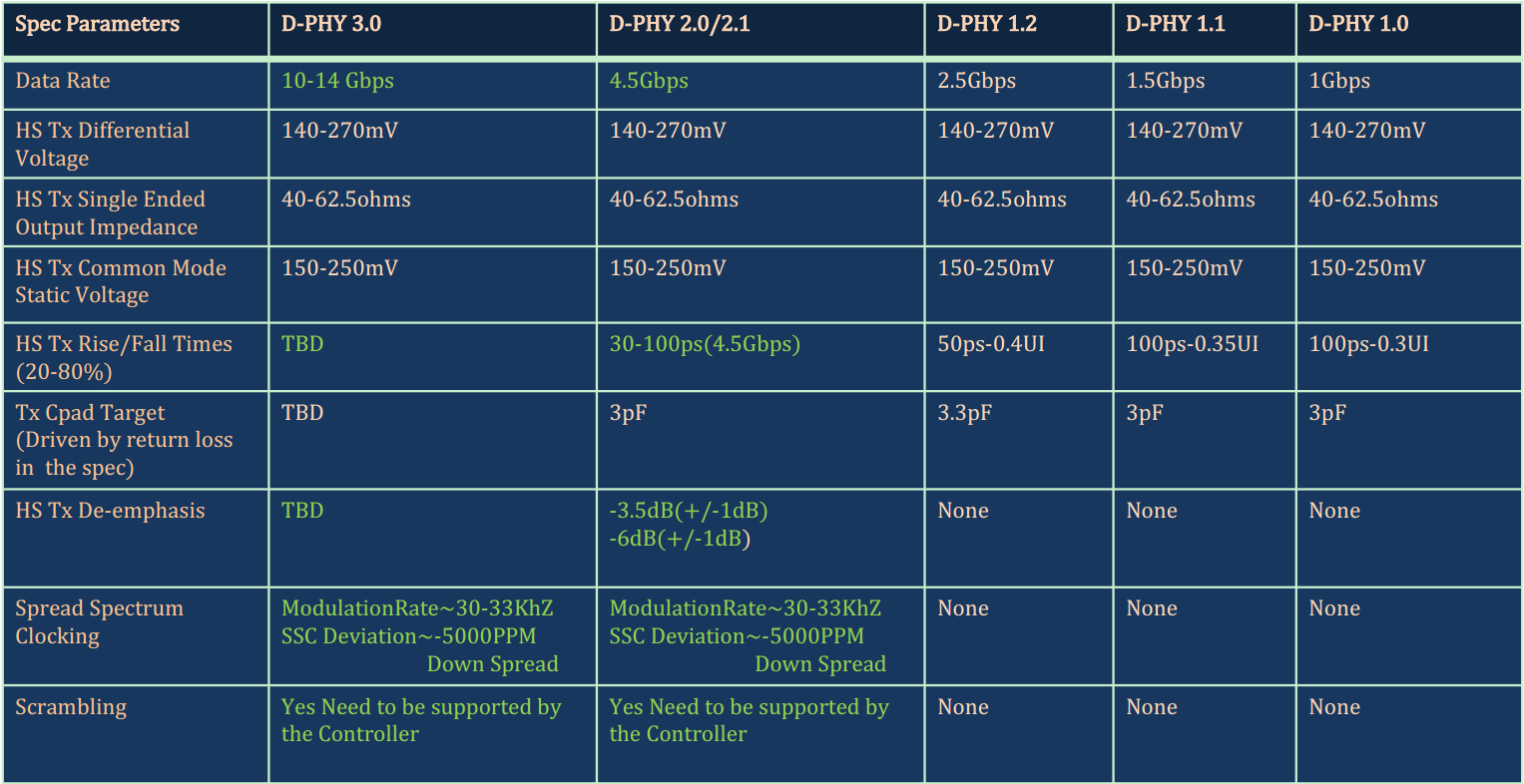

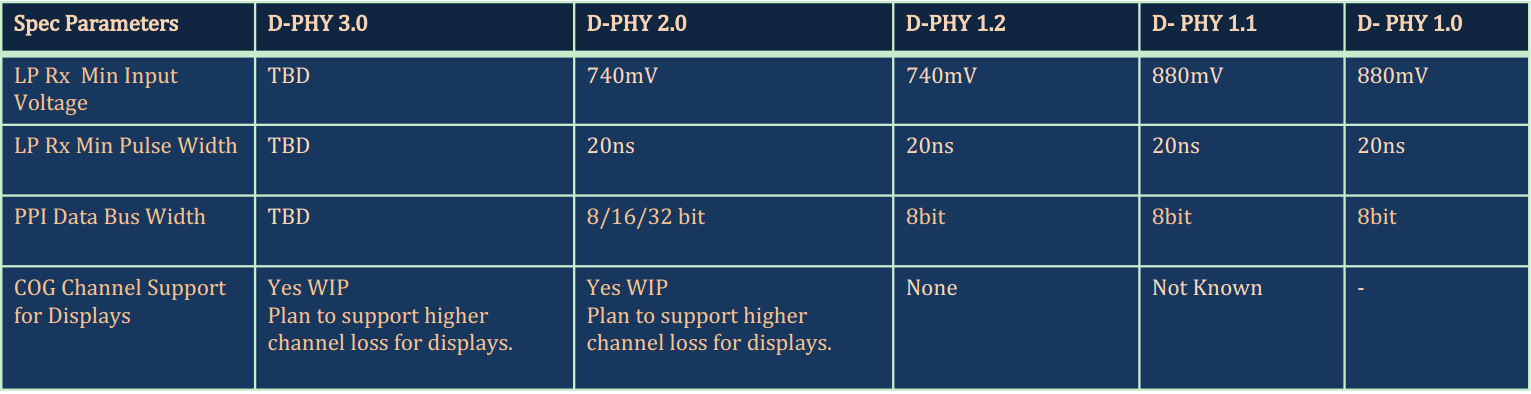

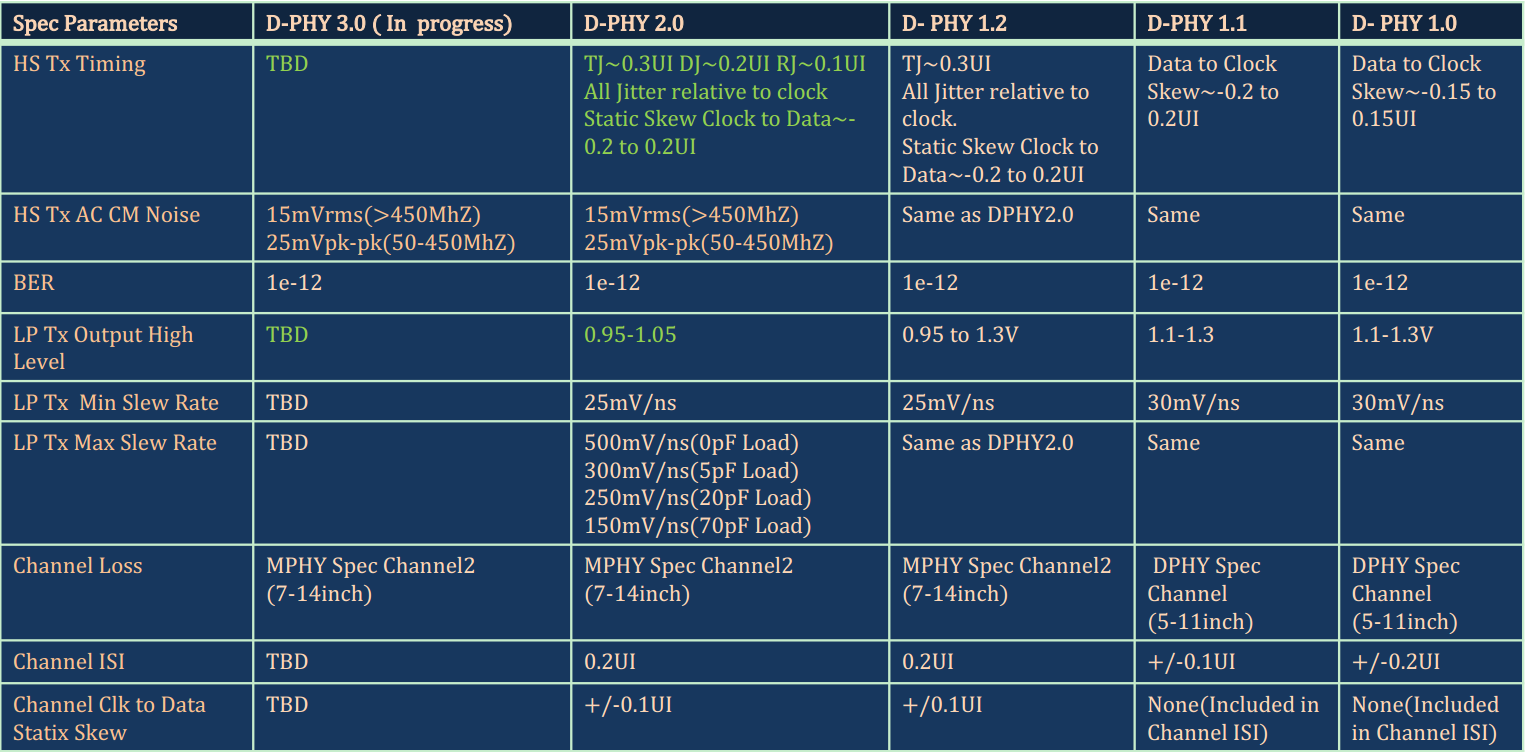

DPHY个版本的详细对比如下：
