PCI Express版本历史

PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准，它原来的名称为“3GIO”，是由英特尔在2001年提出的，旨在替代旧的PCI，PCI-X和AGP总线标准。

PCIe属于高速串行点对点双通道高带宽传输，所连接的设备分配独享通道带宽，不共享总线带宽，主要支持主动电源管理，错误报告，端对端的可靠性传输，热插拔以及服务质量(QOS)等功能。

PCIe交由PCI-SIG（PCI特殊兴趣组织,https://pcisig.com ）认证发布后才改名为“PCI-Express”，简称“PCI-e”。它的主要优势就是数据传输速率高，而且还有相当大的发展潜力。

PCI Express也有多种规格，从PCI Express x1到PCI Express x32，能满足将来一定时间内出现的低速设备和高速设备的需求。PCI-Express的接口是PCIe 3.0接口，其比特率为8Gbps，约为上一代产品带宽的两倍，并且包含发射器和接收器均衡、PLL改善以及时钟数据恢复等一系列重要的新功能，用以改善数据传输和数据保护性能。

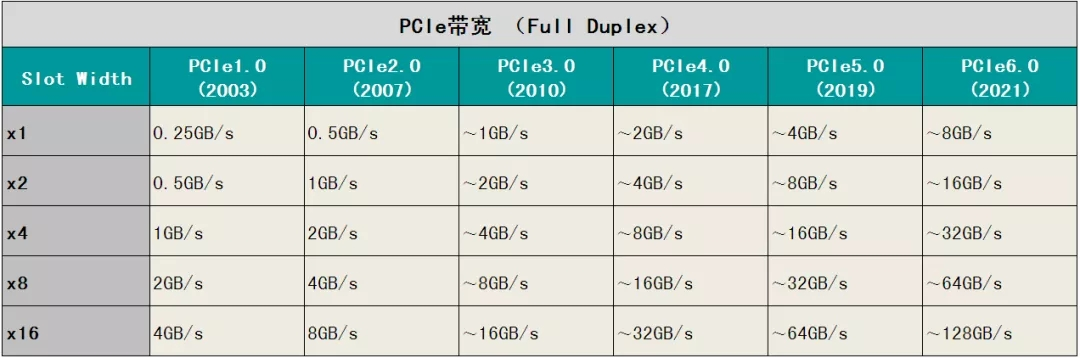

PCIE版本

PCIe 1.0a

2003年，PCI-SIG推出了PCIe 1.0a，每通道数据速率为250 MB / s，传输速率为每秒2.5 gigatransfer（GT / s）。 传输速率表示为每秒传输量，而不是每秒位数，因为传输量包括不提供额外吞吐量的开销位; PCIe 1.x使用8b / 10b编码方案，导致占用了20% （= 2/10）的原始信道带宽。

PCIe 1.1

2005年，PCI-SIG推出了PCIe 1.1。 此更新的规范包括澄清和几项改进，但与PCI Express 1.0a完全兼容。 数据速率没有变化。

PCIe 2.0

PCI-SIG于2007年1月15日宣布推出PCI Express Base 2.0规范。PCIe 2.0标准将PCIe 1.0至5 GT / s的传输速率提高了一倍，每通道吞吐量从250 MB / s上升到500 MB / s。因此，32通道PCIe连接器（×32）可支持高达16 GB / s的总吞吐量。
PCIe 2.0主板插槽与PCIe v1.x卡完全向后兼容。 PCIe 2.0卡也通常使用PCI Express 1.1的可用带宽向下兼容PCIe 1.x主板。总体来说，为v2.0设计的显卡或主板将与另一个v1.1或v1.0a配合使用。
PCI-SIG还表示，PCIe 2.0具有对点对点数据传输协议及其软件架构的改进。
英特尔首款支持PCIe 2.0的芯片组是X38，截至2007年10月21日，各种厂商（Abit，Asus，Gigabyte）开始出货。AMD开始使用其AMD 700芯片组系列支持PCIe 2.0，nVidia从MCP72开始。Intel的所有芯片组，包括Intel P35芯片组，都支持PCIe 1.1或1.0a。
像1.x一样，PCIe 2.0使用8b / 10b编码方案，因此每通道提供5 GT / s原始数据速率的有效4 Gbit / s最大传输速率。

PCIe 2.1

PCI Express 2.1（其规范日期为2009年3月4日）支持计划在PCI Express 3.0中全面实施的大部分管理，支持和故障排除系统。 但是，速度与PCI Express 2.0相同。 不幸的是，插槽功率的增加打破了PCI Express 2.1卡和1.0 / 1.0a的一些较旧的主板之间的向后兼容性，但是大多数具有PCI Express 1.1连接器的主板都由厂商通过实用程序提供BIOS更新，以支持向后兼容性 的PCIe 2.1。

PCIe 3.0

PCI Express 3.0基本规范版本3.0在多个延迟之后于2010年11月提供。 2007年8月，PCI-SIG宣布PCI Express 3.0将以每秒8吉比特的速度（GT / s）进行比特率，并且将与现有的PCI Express实现向后兼容。当时还宣布，PCI Express 3.0的最终规范将延迟到2010年第二季度。PCI Express 3.0规范的新功能包括增强信令和数据完整性的一些优化，包括发射机和接收机均衡，PLL改进，时钟数据恢复和当前支持的拓扑的通道增强。

PCI-SIG的分析发现，在PCI-SIG互连带宽扩展的可行性方面进行了为期6个月的技术分析，发现每秒8个千兆传输速率可以在主流硅工艺技术中制造，并且可以部署在现有的低成本材料和基础设施上，同时保持对PCI Express协议栈的完全兼容性（可忽略不计的影响）。

PCI Express3.0将编码方案从之前的8b/10b编码升级到128b/130b，将带宽开销从PCI Express 2.0的20%降低到大约1.54%（= 2/130）。这通过称为“加扰”的技术来实现，该技术将已知的二进制多项式应用于反馈拓扑中的数据流。因为加扰多项式是已知的，所以可以通过使用反多项式的反馈拓扑运行数据来恢复数据。 PCI Express 3.0的8GT/s比特率有效地提供每通道985 MB/s，实际上相对于PCI Express 2.0的通道带宽翻倍

2010年11月18日，PCI特别兴趣小组正式向其成员发布了完成的PCI Express 3.0规范，以便根据新版本的PCI Express构建设备。

PCIe 3.1

2013年9月，PCI Express 3.1规格已经宣布在2013年底或2014年初发布，在三个方面整合了PCI Express 3.0规范的各种改进：电源管理，性能和功能它于2014年11月发布。

PCIe 4.0

2011年11月29日，PCI-SIG宣布PCI Express 4.0提供16Gb/s比特率，使PCI Express 3.0提供的带宽增加一倍，同时保持软件支持和二手机械接口的向后兼容性。 PCI Express 4.0规格也将带来OCuLink-2，这是Thunderbolt连接器的替代品。 OCuLink版本2将具有高达16 GT/s（总共8GB/s×4通道），而Thunderbolt 3连接器的最大带宽为5GB/s。 另外，还要研究主动和空闲功率优化。 最终规格预计将于2017年发布。
在2016年8月，Synopsys在英特尔开发者论坛上展示了运行PCIe 4.0的测试机。 他们的知识产权已经授权给几家计划在2016年底提供其芯片和产品的公司。

PCIe 5.0

2019年5月28日，PCIe 5.0发布。

PCIe 6.0

2022年1月12日，PCI-SIG 组织正式发布了 PCIe 6.0 标准，速度达到了 64 GT/s。
2022年1月27日，Rambus全球首个发布了完全符合PCIe 6.0的控制器，支持全部新特性，主要面向高性能计算、数据中心、人工智能与机器学习、汽车、物联网、国防、航空等高精尖领域。该控制器支持PCIe 6.0 64GT/s传输数据率，x1通道即可带来8GB/s的单向物理带宽(相当于PCIe 4.0 x4)，x16则高达256GB/s，双向就是512GB/s。

PCIe 7.0

2022年6月22日，发布和维护 PCIe 标准的联盟 PCI-SIG 宣布推出最新一代 PCIe 规范 PCIe 7.0 或 PCIe Gen 7 。最新一代 PCIe 带宽翻了一番，在一条通道 (x1) 上单向实现 128GT/s 或 128Gbps 总吞吐量。综上所述，在 PCIe x16 插槽上，与独立显卡一样，双向总理论吞吐量为 512GB/s。同时，通常与 x4 PCIe 插槽配对的 NVMe SSD 可提供高达 64GB/s 的单向速度。最终规格将于 2025 年发布。

2023年6月，PCI-SIG敲定了 PCIe Gen7（PCIe 7.0）v0.3 版本的草案，按照设计，其带宽相比 PCIe 6.0 再次翻倍，速度从 64 GT/s 增加到 128 GT/s，同样采用 PAM4 调制信令，编码模式为 1b/1b，向下兼容之前所有的 PCIe 版本。
